Khớp nối mềm màng chắn hợp kim nhôm độ chính xác cao iHF dành cho động cơ servo

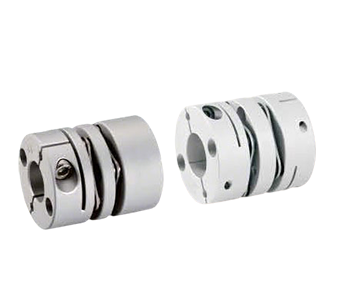

Khớp nối màng tròn bằng hợp kim nhôm kiểu kẹp vít

Productfeatures:

Khớp nối màng tròn bằng hợp kim nhôm kiểu kẹp vít sử dụng trục bằng hợp kim nhôm T6 cấp hàng không và màng chắn bằng thép không gỉ 304 được đánh bóng. Nó cung cấp độ cứng xoắn cực cao (độ chính xác ±0,01°) và kết nối không khe hở để truyền tải năng lượng hai chiều chính xác. Thiết kế quán tính thấp được tối ưu hóa hỗ trợ hoạt động tốc độ cao lên đến 8000 vòng/phút.

Được thiết kế đặc biệt cho động cơ servo/bước có độ chính xác cao, khớp nối này bù trừ sai lệch góc và trục, đồng thời có các vít kẹp cường độ cao. Khớp nối này là một thành phần lý tưởng cho các ứng dụng đòi hỏi khắt khe, bao gồm các khớp robot công nghiệp, trung tâm gia công CNC 5 trục, xử lý tấm bán dẫn và hệ thống kiểm tra quang học chính xác.

Khớp nối mềm màng chắn hợp kim nhôm độ chính xác cao iHF dành cho động cơ servo

Nhận báo giá miễn phí

Người mẫu		L	Mô-men xoắn cho phép (N·m)	Độ lệch điện tử cho phép (Bán kính)(mm)	Sai lệch góc cho phép (<°)	Độ dịch chuyển dọc trục cho phép (mm)	Tối đa mAllowable Tốc độ (RPM)	Stati xoắn Độ cứng (Nm/rad)	Khoảnh khắc Quán tính f (Nm)	Ghép nối Khối lượng (g)
Kiểu	D	L	Mô-men xoắn cho phép (N·m)	Độ lệch điện tử cho phép (Bán kính)(mm)	Sai lệch góc cho phép (<°)	Độ dịch chuyển dọc trục cho phép (mm)	Tối đa mAllowable Tốc độ (RPM)	Stati xoắn Độ cứng (Nm/rad)	Khoảnh khắc Quán tính f (Nm)	Ghép nối Khối lượng (g)
QLNAW	19	27	1	0,15	2	±0,20	15000	450	6,7×10⁻⁷	20
	25	31	2	0,2	2	±0,40	10000	850	2,3×10⁻⁶	38
	32	40	4.2	0,25	2	±0,60	10000	1600	9,0×10⁻⁶	80
	40	44	8	0,3	2	±0,60	10000	3200	2,1×10⁻⁵	120
	50	57	10	0,3	2	±0,60	10000	3900	3,5×10⁻⁵	160
QSNAW	19	20	1	0,02	1	±0,10	15000	600	2,9×10⁻⁷	13
	25	24	2	0,02	1	±0,20	15000	1300	1,1×10⁻⁶	25
	28	28	2.2	0,02	1	±0,20	10000	1600	1,4×10⁻⁶	34
	32	29	4.2	0,02	1	±0,30	10000	2500	4,0×10⁻⁶	57
	40	33	8	0,02	1	±0,30	10000	4600	9,8×10⁻⁶	86
	50	42	15	0,02	1	±0,30	10000	6000	1,6×10⁻⁵	130

Lỗ bên trong ở cả hai đầu khớp nối có thể được kết hợp tự do giữa đường kính tối thiểu và tối đa, được gia công theo dung sai tiêu chuẩn H7. Kích thước lỗ được liệt kê trong bảng chỉ mang tính tham khảo; đối với các yêu cầu về lỗ tùy chỉnh, vui lòng liên hệ với bộ phận hỗ trợ khách hàng, đại diện bán hàng hoặc nhân viên kỹ thuật của chúng tôi để biết các thông số chi tiết.

Người mẫu		L		d1, d2 (Đường kính lỗ rãnh then có thể lựa chọn cho các kích thước trên 6mm.)	LF	φd3	F	M	Mô-men xoắn siết chặt (Nm)
Kiểu	D	Màng kép	Màng ngăn đơn		LF	φd3	F	M	Mô-men xoắn siết chặt (Nm)
QLNAW QSNAW	19	27	20	*3 4 5 6 6.35 7 8	9.2	9,5	3.3	M2.5	0,8
	25	31	24	3 4 5 6 6.35 7 8 9 9.525 10 11 12	10	12,56	3.9	M3	1.2
	28	-	28	3 4 *5 6 6.35 7 8 9 9.525 10 11 12 12.7	11	14,5	3.9	M3	1.2
	32	40	29	3 4 5 6 6.35 7 *8 9 9.525 10 11 12 12.7 14 15 16	12	16	4,5	M3	2,5
	40	44	33	8 9 9.525 10 11 12 12.7 14 15 16 17 18 19	14	19.3	5	M4	2,5
	50	57	42	8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 20 22 24	18	23	5	M4	2,5

Mômen quán tính và tất cả các thông số kỹ thuật được cung cấp đều được đo với đường kính lỗ lớn nhất làm tiêu chuẩn tham chiếu. Mômen xoắn định mức tối đa tỷ lệ thuận với tuổi thọ mỏi của khớp nối. Đường kính ngoài lớn hơn làm tăng khả năng chịu tải, trong khi đường kính ngoài nhỏ hơn cho phép tốc độ tối đa cho phép cao hơn.

Dòng sản phẩm QLNAW: Các thông số kỹ thuật được đánh dấu bằng ký hiệu ✳ không thể lựa chọn.

Người mẫu	Kiểu	Vật liệu		Xử lý bề mặt	Phụ kiện
		Nhà ở	Cơ hoành
QLNAW	Màng kép	Hợp kim nhôm	Thép không gỉ	Anốt hóa	Ốc vít đầu lục giác (SHCS)
QSNAW	Màng ngăn đơn
