Từ vi mô đến sự hoàn hảo: Chuyển động chính xác cao với thanh trượt con lăn chéo iHF

Trong các lĩnh vực kỹ thuật đòi hỏi độ chính xác cao như quang học, sản xuất chất bán dẫn và đo lường, nhu cầu về các hệ thống chuyển động tuyến tính siêu chính xác và ổn định ngày càng tăng. Hệ thống trượt con lăn chéo iHF là một giải pháp tiên tiến được thiết kế để mang lại độ chính xác định vị vượt trội, chuyển động mượt mà và độ ổn định cấu trúc. Được phát triển bởi Tập đoàn iHF, hệ thống chuyển động tuyến tính tiên tiến này tích hợp các con lăn được bố trí chéo với các thanh dẫn hướng rãnh chữ V chính xác, cho phép hiệu suất vượt trội so với các cơ cấu trượt truyền thống.

1. Ray trượt con lăn chéo là gì?

Hệ thống định vị tuyến tính trượt con lăn chéo độ chính xác cao là một nền tảng định vị cơ khí sử dụng các con lăn hình trụ được bố trí vuông góc (chéo) giữa hai rãnh dẫn hướng hình chữ V.

◆ Khái niệm thiết kế cốt lõi:

● Các con lăn được đặt ở góc 90°

●  Các con lăn tiếp xúc đồng thời với bề mặt rãnh chữ V

●  Tải trọng được phân bổ đều trên nhiều điểm tiếp xúc

Cấu hình này cho phép thanh trượt tuyến tính con lăn chéo định vị chính xác để đạt được chuyển động cực kỳ mượt mà với ma sát tối thiểu và độ cứng cao.

2. Thiết kế kết cấu và nguyên lý hoạt động

Hệ thống dẫn hướng rãnh chữ V với con lăn ngang hoạt động dựa trên sự tiếp xúc lăn chứ không phải ma sát trượt.

Các yếu tố cấu trúc chính:

◆ Con lăn bố trí chéo

Việc bố trí xen kẽ giúp cải thiện sự phân bổ tải trọng.

Hỗ trợ tải trọng đa hướng (hướng tâm, hướng trục, mômen)

◆ Ray dẫn hướng rãnh chữ V

Bề mặt được mài chính xác

Đảm bảo hướng dẫn tuyến tính chính xác

◆ Cơ chế tải trước

Loại bỏ khe hở giữa con lăn và ray dẫn hướng.

Tăng cường độ cứng và độ chính xác định vị.

Tập đoàn iHF sản xuất các thanh trượt con lăn ngang có độ ổn định cao cho các ứng dụng công nghiệp, đảm bảo hiệu suất ổn định trong điều kiện khắc nghiệt.

3. Cơ cấu truyền động và các biến thể sản phẩm

Hệ thống trượt con lăn chéo iHF cung cấp nhiều cấu hình truyền động để đáp ứng các yêu cầu độ chính xác khác nhau.

◆ Đầu micromet có con lăn ngang để cấp liệu

Giá trị đọc tối thiểu: 0,01 mm

Thích hợp cho việc điều chỉnh thủ công định lượng.

Lý tưởng cho các nhiệm vụ trong phòng thí nghiệm và căn chỉnh quang học.

◆ Ray trượt con lăn ngang dẫn động bằng vít me

Được thiết kế cho các ứng dụng cấp liệu mịn.

Điều khiển chuyển động mượt mà và ổn định

Không thích hợp để hiển thị số liệu do thiếu thang đo.

◆ Đầu đo micromet điều khiển bằng thanh trượt độ phân giải cao

Độ phân giải lên đến 0,5 μm

Cho phép định vị cực kỳ chính xác

Thích hợp cho các hệ thống đo lường độ chính xác cao.

Những tùy chọn này giúp giải pháp sản xuất ray trượt con lăn chéo theo yêu cầu có thể thích ứng với nhiều nhu cầu công nghiệp khác nhau.

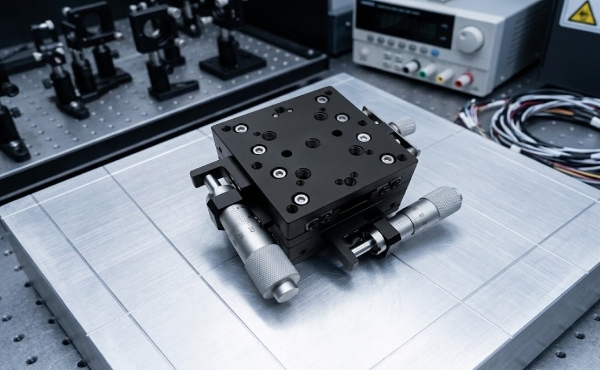

4. Các tùy chọn cấu hình đa trục

Các ứng dụng hiện đại thường yêu cầu chuyển động đa chiều. Hệ thống trượt con lăn chéo đa trục hỗ trợ nhiều cấu hình khác nhau:

● Trục X: Chuyển động thẳng theo một hướng duy nhất

●  Trục Y: Chuyển động tuyến tính vuông góc

●  Trục XZ: Chuyển động kết hợp theo chiều ngang và chiều dọc

●  Trục XYZ: Định vị ba chiều hoàn chỉnh

Tập đoàn iHF cung cấp các hệ thống trượt con lăn chéo dạng mô-đun để định vị đa trục, cho phép tích hợp hệ thống linh hoạt.

视频

5. Ưu điểm về hiệu suất

Hệ thống trượt con lăn ngang có độ chính xác cao mang lại một số lợi ích kỹ thuật:

◆ Độ chính xác định vị vượt trội

Thiết kế con lăn chéo giúp giảm thiểu sai lệch và đảm bảo tính lặp lại.

◆ Độ cứng cao

Các con lăn được lắp đặt sẵn giúp loại bỏ độ rơ và cải thiện độ cứng vững của cấu trúc.

◆ Chuyển động mượt mà

Tiếp xúc lăn giúp giảm ma sát và hiện tượng trượt giật.

◆ Thiết kế nhỏ gọn

Khả năng chịu tải cao trong kích thước nhỏ gọn.

Những tính năng này làm cho bàn trượt tuyến tính con lăn chéo chính xác dành cho tự động hóa và quang học hoạt động hiệu quả cao trong môi trường đòi hỏi khắt khe.

6. Các kịch bản ứng dụng

Nhà cung cấp con lăn trượt công nghiệp hỗ trợ nhiều ứng dụng đòi hỏi độ chính xác cao:

◆ Dụng cụ quang học

Căn chỉnh và hiệu chuẩn thấu kính

◆ Thiết bị bán dẫn

Định vị và kiểm tra tấm bán dẫn

◆ Hệ thống đo lường

Nền tảng đo lường độ chính xác cao

◆ Thiết bị y tế

Định vị chính xác trong thiết bị chẩn đoán

◆ Tự động hóa và Robot

Hệ thống lắp ráp và kiểm tra chính xác

Tập đoàn iHF cung cấp các giải pháp ray trượt con lăn ngang tùy chỉnh phù hợp với các ngành công nghiệp này.

7. Các yếu tố cần cân nhắc khi lắp đặt và căn chỉnh

Để tận dụng tối đa hệ thống trượt con lăn ngang chính xác, việc lắp đặt đúng cách là vô cùng cần thiết.

◆ Thực tiễn tốt nhất:

●  Đảm bảo bề mặt lắp đặt phẳng và chắc chắn

●  Tránh quá tải vượt quá công suất quy định

●  Duy trì điều kiện vận hành sạch sẽ

●  Sử dụng mô-men xoắn siết chặt phù hợp

Những phương pháp này đảm bảo hiệu suất tối ưu cho hệ thống trượt con lăn ngang có tuổi thọ cao.

8. Bảo trì và Độ tin cậy

Nhà sản xuất ray trượt con lăn chéo bền bỉ phải chú trọng đến độ tin cậy lâu dài.

◆ Hướng dẫn bảo trì:

●  Bôi trơn định kỳ các con lăn và ray dẫn hướng

●  Kiểm tra xem có bị nhiễm bẩn hoặc mảnh vụn hay không.

●  Kiểm tra độ chính xác thường xuyên

Tập đoàn iHF thiết kế các hệ thống trượt con lăn ngang ít cần bảo trì, giúp giảm thời gian ngừng hoạt động.

9. Tại sao nên chọn iHF Group?

Là một nhà cung cấp đáng tin cậy, iHF Group chuyên sản xuất các loại thanh trượt con lăn chéo có độ chính xác cao.

◆ Điểm mạnh chính:

●  Công nghệ sản xuất tiên tiến

●  Hệ thống kiểm soát chất lượng nghiêm ngặt

●  Dòng sản phẩm đa dạng và toàn diện

●  Khả năng cung ứng toàn cầu

Với chuyên môn của mình, họ đảm bảo hiệu suất đáng tin cậy trong các ứng dụng định vị và điều khiển chuyển động quan trọng.

10. Câu hỏi thường gặp (FAQ)

Câu 1: Ưu điểm chính của ray trượt con lăn chéo là gì?

Sản phẩm này mang lại độ chính xác cao, chuyển động mượt mà và độ cứng vững tuyệt vời.

Câu 2: Sự khác biệt giữa cơ cấu cấp liệu bằng đầu micromet và cơ cấu dẫn động bằng vít me là gì?

Đầu micromet cho phép điều chỉnh định lượng, trong khi trục vít dẫn hướng mang lại chuyển động liên tục mượt mà mà không cần thang đo.

Câu 3: Có thể sử dụng ray trượt con lăn chéo trong hệ thống đa trục không?

Vâng, chúng hỗ trợ các cấu hình X, Y, XZ và XYZ.

Câu 4: Ngành công nghiệp nào được hưởng lợi nhiều nhất từ ​​các thanh trượt con lăn chéo?

Quang học, chất bán dẫn, đo lường, thiết bị y tế và tự động hóa.

Phần kết luận

Hệ thống ray trượt con lăn chéo iHF là giải pháp hiệu suất cao cho chuyển động tuyến tính chính xác, mang lại độ chính xác, ổn định và linh hoạt vượt trội. Thiết kế tiên tiến, kết hợp với nhiều tùy chọn truyền động và cấu hình đa trục, khiến nó trở nên không thể thiếu trong các ứng dụng kỹ thuật tiên tiến.

Với chuyên môn kỹ thuật vững mạnh và năng lực sản xuất vượt trội, iHF Group tiếp tục cung cấp các hệ thống trượt con lăn chéo đáng tin cậy và có thể tùy chỉnh cho các ngành công nghiệp toàn cầu.
