Từ mô-men xoắn đến thời điểm: Vai trò quan trọng của ròng rọc dẫn hướng có răng

Trong các hệ thống cơ khí hiệu suất cao, độ chính xác không phải là điều tùy chọn mà là điều cơ bản. Cho dù đó là thiết bị tự động hóa, máy móc CNC, robot hay các cụm truyền động, việc duy trì độ chính xác trong việc dẫn hướng và độ căng của dây đai là rất quan trọng đối với sự ổn định và hiệu quả của hệ thống. Trong số các bộ phận giúp đạt được độ chính xác này, ròng rọc dẫn hướng có răng đóng vai trò trung tâm nhưng thường bị đánh giá thấp.

Vượt xa vai trò là một bộ phận dẫn hướng thụ động, các ròng rọc dẫn hướng có răng hiện đại được thiết kế để tăng cường đồng bộ hóa, giảm mài mòn và đảm bảo truyền mô-men xoắn ổn định. Các nhà sản xuất như iHF Group đã nâng cao tiêu chuẩn thiết kế và sản xuất các bộ phận này, tích hợp các vật liệu tiên tiến, gia công chính xác và cấu hình linh hoạt để đáp ứng nhu cầu đa dạng của ngành công nghiệp.

1. Ròng rọc dẫn hướng có răng là gì?

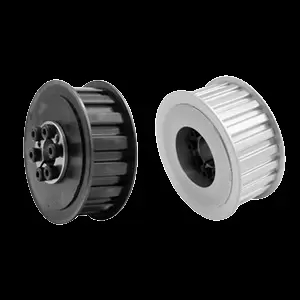

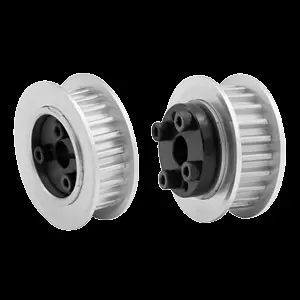

Ròng rọc dẫn hướng có răng dùng cho hệ thống đai truyền động là một chi tiết được gia công chính xác, được thiết kế để dẫn hướng, hỗ trợ và duy trì độ căng trong các hệ thống truyền động đai đồng bộ. Không giống như các ròng rọc dẫn hướng trơn, các loại có răng ăn khớp trực tiếp với răng của đai, đảm bảo:

• Tương tác tích cực không gián đoạn
• Thời gian và sự đồng bộ chính xác
• Giảm mài mòn và rung động của dây đai

Điều này khiến chúng trở nên không thể thiếu trong các hệ thống mà độ chính xác vị trí và khả năng lặp lại là rất quan trọng.

2. Vật liệu kỹ thuật: Độ bền kết hợp với thiết kế trọng lượng nhẹ

2.1 Cấu trúc hợp kim nhôm 6061

Thân ròng rọc và các mặt bích tích hợp được gia công từ hợp kim nhôm 6061, mang lại:

• Tỷ lệ sức mạnh trên trọng lượng tuyệt vời
• Khả năng chống ăn mòn
• Khả năng gia công cao cho hình học chính xác

Việc lựa chọn vật liệu này đảm bảo các ròng rọc dẫn hướng có răng cưa nhẹ cho tự động hóa công nghiệp, giảm quán tính hệ thống trong khi vẫn duy trì độ bền cấu trúc.

2.2 Tích hợp ổ trục thép

Độ bền và hoạt động trơn tru phụ thuộc rất nhiều vào chất lượng vòng bi.

Những lợi ích chính của vòng bi thép bao gồm:

• Khả năng chịu tải cao
• sự quay ma sát thấp
• Tuổi thọ cao khi vận hành liên tục

Tập đoàn iHF tích hợp các vòng bi chất lượng cao để đảm bảo độ bền cao cho các ròng rọc dẫn hướng có răng với hiệu suất quay trơn tru.

3. Các lựa chọn xử lý bề mặt để nâng cao hiệu suất

Quá trình hoàn thiện bề mặt ảnh hưởng trực tiếp đến khả năng chống mài mòn và khả năng thích ứng với môi trường.

3.1 Anốt hóa trong suốt

• Tăng cường khả năng chống ăn mòn
• Giữ nguyên vẻ ngoài kim loại
• Thích hợp cho môi trường công nghiệp nói chung.

3.2 Mạ Niken

• Tăng độ cứng bề mặt
• Cải thiện khả năng chống mài mòn
• Lý tưởng cho điều kiện tải trọng cao hoặc mài mòn.

Các tùy chọn này cho phép chế tạo các ròng rọc dẫn hướng có răng được xử lý bề mặt theo yêu cầu riêng, phù hợp với môi trường khắc nghiệt.

4. Tính linh hoạt về số lượng răng: Thích ứng với yêu cầu hệ thống

Các loại ròng rọc dẫn hướng có răng có số răng từ 16 đến 60, cho phép:

• Điều chỉnh tỷ số tốc độ linh hoạt
• Tương thích với nhiều bước răng dây đai khác nhau
• Khả năng thích ứng với các hệ thống nhỏ gọn hoặc quy mô lớn.

Dòng sản phẩm này hỗ trợ các puly dẫn hướng có số răng tùy chỉnh để tối ưu hóa dây đai truyền động, đảm bảo tính linh hoạt trong thiết kế cho nhiều ứng dụng khác nhau.

5. Cấu hình ổ trục: Hiệu suất được tùy chỉnh

5.1 Loại ổ trục trung tâm

• Cấu trúc nhỏ gọn
• Thích hợp cho các tải trọng tiêu chuẩn
• Lý tưởng cho các thiết kế có không gian hạn chế.

5.2 Loại ổ trục kép

• Độ ổn định được tăng cường
• Khả năng chịu tải cao hơn
• Giảm độ lệch dưới tác động của ứng suất

Cấu hình này rất cần thiết cho các ròng rọc dẫn hướng có răng chịu tải nặng dùng trong các ứng dụng tải trọng cao.

Tập đoàn iHF cung cấp cả hai cấu hình, cho phép các kỹ sư lựa chọn thiết kế tối ưu dựa trên nhu cầu vận hành.

6. Ưu điểm về chức năng trong hệ thống truyền tải điện

6.1 Cải thiện khả năng theo dõi băng chuyền

Cơ cấu răng cưa đảm bảo sự thẳng hàng chính xác, giảm nguy cơ lệch dây đai.

6.2 Giảm rung động và tiếng ồn

Việc tạo khớp chính xác giúp giảm thiểu sự mất ổn định động học, dẫn đến hoạt động êm ái hơn.

6.3 Nâng cao hiệu quả hệ thống

Bằng cách loại bỏ hiện tượng trượt, con lăn dẫn hướng có răng giúp cải thiện hiệu quả truyền tải năng lượng.

6.4 Kéo dài tuổi thọ linh kiện

Việc giảm mài mòn dây đai và ròng rọc giúp kéo dài thời gian bảo trì.

Những lợi ích này khiến các ròng rọc dẫn hướng có răng chính xác dùng cho hệ truyền động đai đồng bộ trở nên thiết yếu trong máy móc hiện đại.

7. Ứng dụng công nghiệp

Ròng rọc dẫn hướng có răng được sử dụng rộng rãi trong:

Thiết bị tự động hóa

Đảm bảo điều khiển chuyển động chính xác trong các hệ thống robot.

Máy móc CNC

Đảm bảo định vị chính xác trong gia công tốc độ cao.

Hệ thống đóng gói

Hỗ trợ các hoạt động liên tục, đồng bộ.

In 3D và Robot

Cung cấp khả năng điều khiển chuyển động ổn định và lặp lại.

Hệ thống ô tô

Được sử dụng trong các cơ cấu định thời và các hệ thống truyền động phụ trợ.

8. Độ chính xác trong sản xuất và kiểm soát chất lượng

Hiệu suất của ròng rọc dẫn hướng có răng phụ thuộc rất nhiều vào độ chính xác trong quá trình sản xuất.

Các yếu tố chất lượng chính:

• Độ chính xác của biên dạng răng
• Tính đồng tâm và sự cân bằng
• Căn chỉnh ổ trục
• Chất lượng hoàn thiện bề mặt

Tập đoàn iHF sử dụng công nghệ gia công CNC tiên tiến và các quy trình kiểm tra nghiêm ngặt để đảm bảo độ chính xác cao trong gia công các ròng rọc dẫn hướng có răng cho các hệ thống công nghiệp.

9. Hướng dẫn tuyển chọn kỹ sư

Khi lựa chọn ròng rọc dẫn hướng có răng, hãy cân nhắc:

Yêu cầu tải

Hãy lựa chọn cấu hình ổ trục đơn hoặc kép cho phù hợp.

Điều kiện môi trường

Chọn phương pháp xử lý bề mặt phù hợp.

Khả năng tương thích với dây đai

Đảm bảo hình dạng và bước răng phù hợp.

Hạn chế về không gian

Hãy lựa chọn những thiết kế nhỏ gọn khi cần thiết.

Làm việc với các nhà sản xuất giàu kinh nghiệm như iHF Group đảm bảo tiếp cận được các giải pháp puly dẫn hướng có răng được thiết kế riêng theo yêu cầu.

视频

10. Câu hỏi thường gặp (FAQ)

Câu 1: Sự khác biệt giữa ròng rọc dẫn hướng có răng và ròng rọc dẫn hướng trơn là gì?

Con lăn dẫn hướng có răng ăn khớp với các răng của đai để truyền động chắc chắn, trong khi con lăn dẫn hướng trơn dựa vào ma sát và chủ yếu được sử dụng để căng đai.

Câu 2: Khi nào tôi nên chọn puly dẫn hướng có ổ bi kép?

Thiết kế ổ trục kép được khuyến nghị cho các ứng dụng tải trọng cao hoặc tốc độ cao, nơi độ ổn định là yếu tố cực kỳ quan trọng.

Câu 3: Xử lý bề mặt có thực sự quan trọng không?

Đúng vậy. Quá trình anot hóa giúp cải thiện khả năng chống ăn mòn, trong khi mạ niken tăng cường khả năng chống mài mòn trong môi trường khắc nghiệt.

Câu 4: Làm thế nào để chọn số răng phù hợp?

Số răng phụ thuộc vào bước răng của dây đai, bố trí hệ thống và tỷ số tốc độ mong muốn. Nên tham khảo ý kiến ​​kỹ sư để được tư vấn.

Câu 5: Ròng rọc bằng nhôm có đủ chắc chắn để sử dụng trong công nghiệp không?

Đúng vậy. Nhôm 6061 mang lại sự cân bằng tuyệt vời giữa độ bền và trọng lượng, đặc biệt khi kết hợp với vòng bi thép.

Phần kết luận

Ròng rọc dẫn hướng có răng là một bộ phận quan trọng trong các hệ thống truyền động chính xác, đảm bảo điều khiển chuyển động chính xác, truyền tải năng lượng hiệu quả và độ tin cậy lâu dài. Với các vật liệu tiên tiến như nhôm 6061, vòng bi thép chắc chắn và cấu hình thiết kế linh hoạt, các ròng rọc dẫn hướng hiện đại mang lại hiệu suất vượt xa các chức năng dẫn hướng cơ bản.

Các nhà sản xuất như iHF Group tiếp tục vượt qua những giới hạn về sự xuất sắc trong kỹ thuật, cung cấp các giải pháp hiệu suất cao, có thể tùy chỉnh, phù hợp với nhu cầu ngày càng phát triển của tự động hóa công nghiệp và thiết kế cơ khí.

Đối với các kỹ sư và nhà thiết kế hệ thống, đầu tư vào các ròng rọc dẫn hướng có răng chất lượng cao không chỉ là lựa chọn linh kiện mà còn là một quyết định chiến lược ảnh hưởng trực tiếp đến hiệu quả và độ bền của hệ thống.
