Giải mã động học robot động cao thông qua Kiến trúc truyền động ND-R4917-10 nhỏ gọn

Trong lĩnh vực tự động hóa công nghiệp hiện đại và kỹ thuật robot tiên tiến, việc đạt được sự cân bằng giữa mật độ mô-men xoắn cao, độ cứng xoắn và phản ứng ngược cực thấp là một thách thức kỹ thuật lớn. Do rô-bốt cộng tác (cobot), khớp nối phẫu thuật có độ chính xác cao và rô-bốt di động tự động (AMR) yêu cầu cấu hình nhỏ gọn hơn, nên các thiết lập động cơ và hộp số tách rời truyền thống đang được thay thế.

Thiết kế hiện đại chuyển hướng sang các giải pháp hệ thống truyền động không khung, tích hợp cao. Hộp số động cơ khớp robot: ND-R4917-10 thể hiện sự tiến bộ đáng kể trong lĩnh vực chuyên biệt này, kết hợp động cơ đồng bộ nam châm vĩnh cửu (PMSM), hệ thống giảm sóng biến dạng phản ứng ngược cực thấp và bộ mã hóa phản hồi có độ phân giải cao vào một vỏ nhỏ gọn duy nhất.

Tích hợp động học: Tách tỷ lệ công suất trên trọng lượng

Giá trị cơ học của cụm truyền động khớp robot tích hợp chuyên dụng nằm ở sự tích hợp cấu trúc được tối ưu hóa. Các tổ hợp truyền thống dựa vào cơ chế khớp nối bên ngoài để tạo thêm khối lượng, tăng quán tính quay và tạo ra các điểm yếu cơ học dễ bị mỏi.

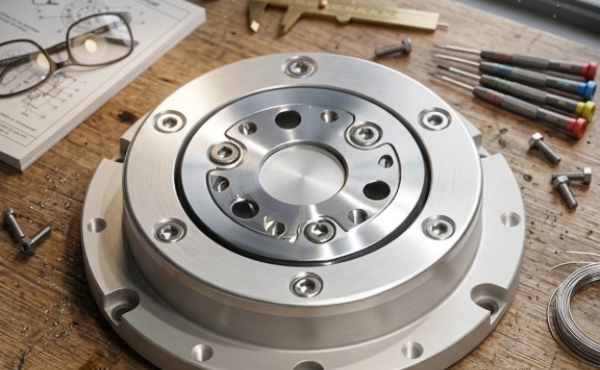

Kiến trúc thiết kế của Hộp số động cơ khớp robot: ND-R4917-10 loại bỏ các khớp nối bên trong này bằng cách gắn trực tiếp bộ tạo sóng của cơ cấu giảm tốc lên trục rôto tốc độ cao.

Sự tích hợp trực tiếp này tối ưu hóa không gian bên trong và mang lại tỷ lệ mô-men xoắn trên thể tích đặc biệt. Bằng cách sử dụng động cơ không chổi than không khung với cuộn dây đồng có hệ số lấp đầy khe cao, hệ thống cung cấp công suất mô-men xoắn cực đại cao trong khi vẫn duy trì lượng tiêu thụ nhiệt tổng thể ở mức nhỏ.

Thiết kế này cho phép cánh tay robot thực hiện các đường tăng tốc cao mà không gặp phải hiện tượng suy giảm nhiệt hoặc dừng giữa chu kỳ.

Luyện kim để giảm thiểu phản ứng dữ dội và độ cứng xoắn

Khi quản lý dung sai định vị dưới milimet trong các cánh tay có khớp nối công nghiệp nhiều trục, bất kỳ phản ứng cơ học nào trong bộ truyền bánh răng đều gây ra các lỗi định vị dẫn đến chuỗi động học. Việc lựa chọn một động cơ giảm sóng biến dạng mật độ mô-men xoắn cao cấp đòi hỏi phải đánh giá các đặc tính luyện kim cụ thể của răng bánh răng.

Hệ thống bánh răng bên trong Hộp số động cơ khớp robot: ND-R4917-10 có các đường uốn bằng hợp kim tùy chỉnh trải qua quá trình xử lý nhiệt chân không chính xác. Quá trình này tạo ra cấu trúc hạt vi tinh thể chuyên dụng có giới hạn mỏi cực cao, cho phép flexspline xử lý các chu kỳ biến dạng đàn hồi liên tục mà không bị nứt.

Biên dạng răng sử dụng hình học hình chữ S tiên tiến cho phép tới 30% tổng số răng bánh răng ăn khớp đồng thời. Tỷ lệ tương tác cao này phân phối ứng suất bên trong một cách đồng đều, giữ phản ứng ngược góc dưới 10-15 giây cung và duy trì độ chính xác định vị nhất quán trong suốt thời gian hoạt động của khớp.

Độ tin cậy tuyệt đối: Lợi thế kỹ thuật của Tập đoàn iHF

Đối với các nhà tích hợp hệ thống đang mở rộng quy mô sản xuất cobot công nghiệp hoặc xe dẫn đường tự động (AGV) tải trọng nặng, tính nhất quán của các thành phần trên hàng trăm đơn vị là điều cần thiết. Mức độ kiểm soát chất lượng này là nơi mà kỹ thuật chính xác của Tập đoàn iHF đặt ra tiêu chuẩn cho ngành.

Mỗi mô-đun khớp robot ND-R4917-10 do Tập đoàn iHF sản xuất đều được chế tạo bằng dây chuyền gia công CNC tự động có độ chính xác cao. Điều này đảm bảo dung sai hình học chặt chẽ trên ổ trục và mặt lắp, giúp ngăn chặn sự lệch trục bên trong.

Nhóm thiết kế tại Tập đoàn iHF tích hợp vòng bi đầu ra con lăn chéo mạnh mẽ trực tiếp vào vỏ kết cấu. Những vòng bi chuyên dụng này xử lý mô men lật cao và tải trọng trục bên ngoài, cho phép ND-R4917-10 hoạt động như một khớp trục có cấu trúc hoàn chỉnh mà không cần vòng bi hỗ trợ thứ cấp bên ngoài.

Ngoài ra, thiết lập bộ mã hóa tuyệt đối kép liên tục theo dõi cả phía đầu vào động cơ tốc độ cao và phía đầu ra bánh răng tốc độ thấp. Vòng phản hồi thời gian thực này cho phép các bộ điều khiển tự động tính toán và hiệu chỉnh mọi hiện tượng cuộn dây vi mô đàn hồi trong bộ truyền bánh răng trong quá trình vận hành với tải trọng cao.

Các cân nhắc về kiểm soát nhiệt động và triển khai tại hiện trường

Điểm hư hỏng thường gặp đối với các khớp nối rô-bốt hiệu suất cao trong quá trình thay đổi liên tục là sự tích tụ nhiệt bên trong cụm stato kèm theo. Nếu nhiệt độ bên trong tăng không được kiểm soát, nam châm vĩnh cửu có thể bị khử từ nhiệt không thể đảo ngược và chất bôi trơn bánh răng bên trong có thể bị hỏng, dẫn đến hao mòn linh kiện nhanh chóng.

Bộ truyền động phản ứng ngược thấp ND-R4917-10 giải quyết vấn đề này bằng vỏ hợp kim nhôm tùy chỉnh được trang bị bề mặt tản nhiệt được tối ưu hóa.

Điểm nổi bật triển khai kỹ thuật:

1. Bôi trơn công nghiệp chuyên dụng: Hệ thống giảm tốc bánh răng được đóng gói bằng mỡ flo tổng hợp giúp duy trì chỉ số độ nhớt trong phạm vi hoạt động nhiệt rộng từ -20°C đến +80°C, ngăn chặn rò rỉ dầu dưới tác dụng ly tâm liên tục.

2. Phanh an toàn tích hợp: Đối với các ứng dụng hợp tác, bộ truyền động có thể được cấu hình với phanh an toàn tắt nguồn sử dụng lò xo điện từ bên trong. Phanh này khóa vị trí khớp một cách an toàn ngay lập tức nếu xảy ra mất điện đột ngột hoặc dừng khẩn cấp.

3. Giao thức truyền thông xe buýt nâng cao: Các thiết bị điện tử truyền động trên bo mạch hỗ trợ các giao thức truyền thông EtherCAT hoặc CANopen tốc độ cao, cho phép đồng bộ hóa vòng điều khiển dưới một phần nghìn giây trên các cấu hình robot đa trục.

Phần kết luận

Hộp số động cơ khớp robot ND-R4917-10 không chỉ thể hiện một bộ phận truyền động cơ học—nó còn đóng vai trò là lõi chuyển động chính xác của các hệ thống robot thông minh ngày nay. Thiết kế nhỏ gọn, mật độ mô-men xoắn cao, phản ứng ngược cực thấp và hiệu suất truyền động vượt trội khiến nó trở thành lựa chọn tuyệt vời cho robot công nghiệp, robot cộng tác, tự động hóa hậu cần, hệ thống CNC và thiết bị sản xuất tiên tiến.

Được hỗ trợ bởi kỹ thuật chính xác, kiểm soát chất lượng nghiêm ngặt và chuyên môn tự động hóa sâu rộng, Tập đoàn iHF cung cấp các giải pháp hộp số khớp robot đáng tin cậy giúp các nhà sản xuất đạt được độ chính xác, năng suất và hiệu suất hoạt động lâu dài cao hơn. Đối với các công ty đầu tư vào robot thế hệ tiếp theo, Hộp số động cơ khớp robot ND-R4917-10 là một giải pháp chiến lược được thiết kế để hỗ trợ tương lai của tự động hóa thông minh.
