Động cơ khớp mô-men xoắn không khung cải thiện hiệu suất của robot và độ chính xác điều khiển như thế nào

Sự thúc đẩy toàn cầu hướng tới tự động hóa công nghiệp tiên tiến, robot cộng tác (cobot) tải trọng cao, cánh tay y tế phẫu thuật và hệ thống phòng thủ đa trục đặt ra yêu cầu cao về bộ truyền động cơ điện. Động cơ servo đóng gói truyền thống thường tạo ra quá nhiều khối lượng lớn, trọng lượng dư thừa và sự tuân thủ cơ học đối với các thiết kế mối nối. Để đạt được chuyển động linh hoạt, mô-men xoắn cao trong không gian hạn chế, các kỹ sư thiết kế hiện đại đang chuyển sang sử dụng động cơ khớp mô-men xoắn không khung tích hợp .

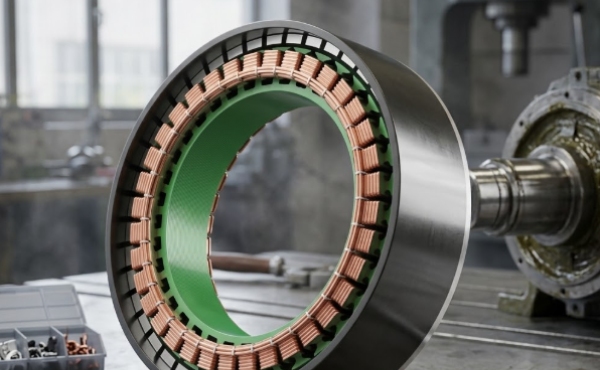

Bằng cách gắn trực tiếp stato và rôto vào vỏ kết cấu của máy, các bộ tích hợp này sẽ loại bỏ các trục, vòng bi và khớp nối không cần thiết. Tuy nhiên, để đạt được độ chính xác thực sự trong các mối nối nhỏ gọn đòi hỏi nhiều điều hơn là chỉ tích hợp cơ bản; nó đòi hỏi khả năng điều chỉnh từ tính tiên tiến, cơ chế phản hồi chính xác và khả năng kết nối hệ thống hợp lý.

💡 Thiết kế từ tính tiên tiến: Tối đa hóa mật độ mô-men xoắn đồng thời giảm thiểu hiện tượng tắc nghẽn

Trong điều khiển chuyển động chính xác, hiệu suất của động cơ thường bị giới hạn bởi ranh giới nhiệt và ma sát từ vốn có. Động cơ không khung tiêu chuẩn thường xuyên phải chịu mô men xoắn cực lớn—kéo từ tính định kỳ giữa nam châm rôto và khe stato—làm giảm độ chính xác định vị ở tốc độ chậm.

Để giải quyết những hạn chế này, các khớp robot hiện đại thực hiện thiết kế khe cắm động cơ được tối ưu hóa. Bằng cách tính toán độ lệch hình học chính xác của các khe stato hoặc dịch chuyển cách bố trí nam châm vĩnh cửu trên rôto, các kỹ sư có thể giảm đáng kể hiệu ứng ăn khớp. Thiết kế này mang lại mật độ mô-men xoắn cao đáng kể, đảm bảo công suất mô-men xoắn tối đa trên một đơn vị thể tích trong khi vẫn duy trì chuyển động quay trơn tru.

● Kiểm soát tốc độ thấp xuất sắc: Nhờ kiến ​​trúc từ tính được tối ưu hóa này, hệ thống duy trì khả năng kiểm soát chính xác ở tốc độ thấp. Nó loại bỏ các vấn đề trượt dính thường gặp trong các cấu hình truyền động trực tiếp cấp thấp hơn, điều này rất quan trọng đối với các ứng dụng hàn, lắp ráp vi mô và phẫu thuật tinh vi có độ chính xác cao.

●  Độ rung thấp và hoạt động im lặng:Việc điều chỉnh cấu trúc này đảm bảo phản hồi nhanh, hoạt động ổn định, độ rung thấp và tiếng ồn thấp. Việc loại bỏ hiện tượng cộng hưởng âm thanh tần số cao đặc biệt quan trọng đối với các phòng phẫu thuật y tế và không gian làm việc cộng tác trong phòng sạch.

🛠️ Động học cơ học: Tích hợp bộ giảm tốc hành tinh có độ chính xác cao

Bộ động cơ không khung cung cấp mô-men xoắn điện từ thô, nhưng việc chuyển đổi năng lượng đó thành khớp nối khớp robot có thể sử dụng được đòi hỏi phải có hệ thống giảm tốc độ hiệu suất cao. Việc tích hợp bộ giảm tốc bánh răng hành tinh có độ chính xác cao với các cấu hình bánh răng xoắn ốc tiên tiến mang đến một giải pháp cực kỳ nhỏ gọn, mạnh mẽ.

Hiệu chỉnh phản ứng ngược cực thấp: Hộp số thương mại tiêu chuẩn tạo ra phản ứng ngược đáng kể, làm hỏng khả năng lặp lại vị trí. Khớp tích hợp cao cấp có độ tròn chân răng dưới 3 phút cung. Dung sai hình học chặt chẽ này đảm bảo độ cứng xoắn vượt trội và giảm thiểu chuyển động bị mất trong các chu kỳ hai chiều.

Đảo chiều nhanh: Quán tính thấp của rôto không khung, kết hợp với sự khớp chính xác của các bánh răng hành tinh xoắn ốc, cho phép đảo hướng động cơ nhanh chóng. Bộ truyền động có thể xoay ngay lập tức dưới tải trọng cao mà không gây ra các cú sốc cơ học hoặc làm căng hệ thống truyền động.

🏢 Thông tin vòng kín: Tiêu chuẩn truyền động của nhóm iHF

Đối với các nhà chế tạo robot công nghiệp và nhà tích hợp hệ thống tự động hóa, việc lắp ráp các stato, rôto, bánh răng sóng biến dạng và bộ mã hóa riêng biệt từ các nhà cung cấp khác nhau tạo ra một nút thắt sản xuất khó chịu. Sự không tương thích giữa các thành phần thường dẫn đến độ trễ tín hiệu, vấn đề giãn nở nhiệt và quy trình hiệu chuẩn phức tạp.

Để giải quyết những thách thức này của ngành, Tập đoàn iHF đã thiết kế một giải pháp khớp nối mô-đun hiệu suất cao, tích hợp đầy đủ. Bằng cách kết hợp công nghệ truyền động trực tiếp chính xác với phần cứng phản hồi tiên tiến, các hệ thống của Tập đoàn iHF mang lại hiệu suất truyền động trực tiếp chưa từng có ngay lập tức.

⚙️ Điều khiển vòng kín đa biến thực sự: Bộ điều khiển của Nhóm iHF đạt được khả năng điều khiển vòng kín hoàn chỉnh, xác định về mô-men xoắn, tốc độ và vị trí. Các thuật toán điều khiển hướng trường (FOC) nâng cao xử lý các cấu hình hiện tại theo thời gian thực, ngăn ngừa lỗi theo dõi ngay cả khi chuyển động rất năng động.

📊 Kiến trúc phản hồi bộ mã hóa kép: Để loại bỏ các lỗi định vị do lệch bánh răng vật lý dưới tải nặng, hệ thống hỗ trợ bộ mã hóa kép để nâng cao hơn nữa độ chính xác của điều khiển phản hồi. Bộ mã hóa gia tăng hoặc tuyệt đối có độ phân giải cao giám sát trục động cơ tốc độ cao, trong khi bộ mã hóa tuyệt đối thứ cấp giám sát trực tiếp khớp đầu ra tốc độ thấp. Thiết lập này liên tục đo và sửa các sai lệch vi mô nhỏ trong thời gian thực.

🔌 Tinh giản địa hình hệ thống: Kiến trúc chuỗi Daisy

Khi các hệ thống rô-bốt bổ sung thêm nhiều trục—chẳng hạn như cobot 7 trục hoặc các cấu trúc hình người phức tạp—việc quản lý khung dệt dây bên trong trở nên vô cùng phức tạp. Việc chạy cáp nguồn và cáp phản hồi chuyên dụng từ tủ điều khiển trung tâm qua từng khớp nối sẽ dẫn đến bó cáp dày làm hạn chế chuyển động của khớp và tăng nguy cơ hỏng hóc do xoắn liên tục.

Các khớp nối mật độ cao hiện đại khắc phục điều này bằng cách kết hợp bố cục truyền thông nối tiếp tiết kiệm không gian. Hệ thống hỗ trợ cấu hình chuỗi nối tiếp cho nhiều thiết bị, tạo điều kiện thuận lợi cho việc cung cấp điện và truyền dữ liệu. Bằng cách nhúng một ổ đĩa vi mô cục bộ bên trong mỗi khớp nối, một bus nguồn DC dùng chung và cáp Ethernet công nghiệp tốc độ cao (chẳng hạn như EtherCAT hoặc CANopen) có thể được định tuyến tuần tự từ khớp nối này sang khớp nối tiếp theo. Điều này làm giảm đáng kể tổng trọng lượng cáp, đơn giản hóa việc định tuyến vật lý và nâng cao độ tin cậy của toàn bộ hệ thống.

❓ Chuyên sâu về kỹ thuật: Hỏi đáp về ngành

Câu hỏi 1: Thiết lập bộ mã hóa kép bảo vệ chống mài mòn cơ học theo thời gian như thế nào?

Trả lời: Trong hệ thống một bộ mã hóa, nếu các bánh răng hành tinh bị mòn nhẹ hoặc phản ứng dữ dội sau nhiều năm sử dụng, bộ điều khiển vẫn không biết về lỗi vật lý ở mặt bích đầu ra. Bằng cách sử dụng hỗ trợ bộ mã hóa kép do Tập đoàn iHF cung cấp, bộ mã hóa thứ cấp giám sát trực tiếp vị trí dao thực tế. Ngay cả khi xảy ra hao mòn cơ học bên trong bộ giảm tốc, hệ thống vòng kín sẽ tự động bù chênh lệch, đảm bảo rô-bốt của bạn duy trì độ chính xác dưới milimet trong suốt thời gian hoạt động.

Câu hỏi 2: Tại sao bánh răng xoắn ốc được ưa chuộng hơn bánh răng trụ trong các ứng dụng khớp nối mô-men xoắn cao?

Đáp: Bánh răng xoắn ốc có các đường răng góc cạnh ăn khớp dần dần chứ không phải tất cả cùng một lúc. Sự tiếp xúc tiến triển của răng này làm tăng đáng kể tổng tỷ lệ tiếp xúc, truyền tải trọng cơ học cao lên nhiều răng. Cách bố trí này trực tiếp cho phép làm tròn chân răng trong thời gian dưới 3 phút cung, giảm tiếng ồn âm thanh và cung cấp độ bền xoắn vượt trội cần thiết cho các xung mô-men xoắn đột ngột.
