Hướng dẫn cơ bản về động học không rung lắc: Tìm nguồn lắp ráp bánh răng và giá đỡ có độ chính xác cao thế hệ tiếp theo

Trong thiết kế các giàn cắt laser hiện đại, các trung tâm gia công CNC hạng nặng, đường ray robot bảy trục và đồ gá lắp ráp hàng không vũ trụ siêu quy mô, các cơ cấu truyền động tuyến tính phải đối mặt với một nút thắt kỹ thuật. Theo truyền thống, các kỹ sư thiết kế dựa vào vít bi có độ chính xác cao để định vị chính xác và cấp liệu có độ cứng cao. Tuy nhiên, khi chiều dài hành trình vượt quá vài mét, vít bi chắc chắn phải chịu những hạn chế nghiêm trọng về tốc độ, sự va đập cấu trúc và độ lệch xoắn cao.

Để khắc phục những hạn chế vật lý này mà không làm mất đi độ chính xác ở cấp độ micromet, các kiến ​​trúc tự động hóa tiên tiến đang nâng cấp lên các cụm bánh răng và giá đỡ có độ chính xác cao, hiệu suất cao . Tuy nhiên, các cấu hình thanh răng và bánh răng không liên quan tiêu chuẩn đặt ra những thách thức riêng—cụ thể là phản ứng cơ học, gợn sóng vận tốc và tiếng ồn âm thanh cao. Giải quyết những vấn đề này đòi hỏi phải xem xét lại một cách cơ bản về cấu hình răng, cơ chế lăn và khả năng mở rộng mô-đun.

💡 Hình học răng Trochoidal: Loại bỏ phản lực động học

Truyền động liên tục tiêu chuẩn phụ thuộc vào tiếp điểm trượt dọc theo một đường tác động duy nhất, đòi hỏi khe hở cơ học tối thiểu (phản ứng ngược) để ngăn ngừa kẹt kết cấu. Khi hệ thống thay đổi hướng, khoảng trống này gây ra mất chuyển động, làm hỏng khả năng lặp lại định vị hai chiều.

Hệ thống truyền động tuyến tính tiên tiến vượt qua trở ngại này thông qua hình dạng răng chuyên dụng. Việc sử dụng hình học răng định hình trochoidal được tối ưu hóa cao sẽ thay đổi cách bánh răng tương tác với giá đỡ. Biên dạng này cho phép nhiều răng ăn khớp nhau cùng một lúc. Bằng cách phân phối tải trọng đồng thời lên nhiều răng tương hỗ, các răng luôn ăn khớp với nhau thông qua hai hoặc ba phần riêng biệt.

Sự tương tác đa điểm này giúp loại bỏ hoàn toàn phản ứng cơ học khi xoay theo hình nón, ngược lại hoặc bất kỳ hướng tuyến tính nào khác. Đối với các giàn đo lường có độ chính xác cao và hệ thống định vị quang học, cấu hình này mang lại khả năng phản hồi truyền động trực tiếp với độ dốc dải chết bằng 0 trong quá trình nội suy đa trục phức tạp.

🛠️ Cơ Chế Cam Con Lăn: Đạt Độ Chính Xác Bi-Vít Trên Trục Dài

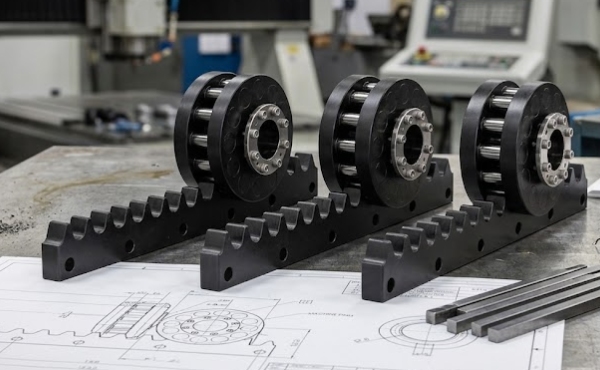

Để phù hợp với độ chính xác của vít bi trên quãng đường di chuyển dài, ma sát trượt của bánh răng tiêu chuẩn phải được thay thế bằng cơ học lăn. Thay vì sử dụng các răng bánh răng trượt truyền thống, sự kết hợp cải tiến giữa cụm cam và con lăn chính xác đã xác định lại việc cấp liệu tuyến tính.

● Tối ưu hóa tỷ lệ quay-tuyến tính: Giao diện cam lăn này mang lại độ chính xác định vị và độ chính xác cấp liệu (tỷ lệ tuyến tính quay) gần như hoàn hảo như cấu trúc vít me bi cao cấp.

● Giảm thiểu hệ số ma sát: Do các con lăn ăn khớp trơn tru với bề mặt răng trochoidal được tối ưu hóa nên ma sát trượt được chuyển thành tiếp xúc lăn thuần túy. Việc giảm ma sát này hạn chế sinh nhiệt, ngăn chặn sự giãn nở nhiệt dọc theo trục và giảm đáng kể yêu cầu mô-men xoắn đầu vào cho mô tơ servo.

● Triệt tiêu âm thanh và rung động: Tiếp điểm lăn này ngăn chặn tiếng ồn lạch cạch, tiếng ồn va vào răng và tiếng ồn quay tần số cao do tạo ra cùng nhau. Hoạt động với ít rung động cơ học nhất, hệ thống này tạo ra một môi trường sản xuất yên tĩnh—ngay cả trong các chu kỳ hoạt động khắc nghiệt.

🏢 Khả năng mở rộng siêu quy mô: Tiêu chuẩn kỹ thuật của nhóm iHF

Đối với các hoạt động sản xuất triển khai hệ thống tự động hóa tốc độ cao trên diện tích hàng chục mét, việc duy trì độ chính xác nghiêm ngặt trên các nhịp lớn là một trở ngại lớn về kết cấu và hậu cần. Việc tìm nguồn cung cấp giá đỡ phân khúc ngắn, cấp thấp dẫn đến lỗi bước tích lũy ở mỗi đường khớp, dẫn đến sự thay đổi vận tốc cục bộ và hao mòn linh kiện sớm.

Để loại bỏ những thách thức công nghiệp phức tạp này, Tập đoàn iHF đã phát triển một loạt hệ thống truyền động quay và tuyến tính mô-đun ưu tú, có độ chính xác cao. Bằng cách kết hợp khoa học vật liệu tiên tiến với quy trình mài CNC chuyên dụng, các tổ hợp của Tập đoàn iHF mang lại khả năng mở rộng vô hạn cùng với hiệu suất động học ưu tú.

🚀 Thông lượng động tốc độ cao: Các hệ thống do iHF Group cấu hình có khả năng lăn tốc độ cao từ 180 m/phút trở lên. Cấu hình vận tốc cực cao này khiến chúng trở nên hoàn hảo cho máy cắt laser sợi quang hiện đại và tự động hóa chọn và đặt tốc độ cao, cắt giảm đáng kể thời gian chu kỳ so với các giải pháp thay thế truyền động bằng thủy lực hoặc dây đai.

🔧 Kết nối mô-đun vô hạn không giới hạn: Toàn bộ dòng sản phẩm giá đỡ được thiết kế để có thể mở rộng vô hạn bằng cách sử dụng khuôn căn chỉnh bổ sung chuyên dụng. Công cụ độc đáo này đảm bảo rằng quá trình chuyển tiếp cao độ giữa các phân đoạn giá đỡ riêng biệt vẫn hoàn toàn liền mạch, giữ sai số tuyến tính tích lũy ở mức tối thiểu trên các trục hành trình dài.

🌐 Vòng hồ quang tròn quy mô lớn: Vượt ra ngoài chuyển động tuyến tính thẳng, công nghệ này vượt trội trong các ứng dụng quay. Vòng cung tròn đã được thực hiện thành công nhờ gia công tiên tiến. Đường kính vòng lên tới hàng chục mét có thể đạt được bằng cách chỉ sử dụng đoạn độ cần thiết hoặc bằng cách kết nối liền mạch nhiều vòng cung tròn với nhau. Khả năng này cho phép các kỹ sư chế tạo các bàn xoay lớn để xử lý các thành phần hàng không vũ trụ, các mảng radar lớn và băng chuyền công nghiệp nặng với độ chính xác đến từng phút.

🌍 Dây chuyền gia công công nghiệp nặng hướng tới tương lai

Khi các lĩnh vực sản xuất thúc đẩy tốc độ đầu ra cao hơn, phạm vi công việc lớn hơn và dung sai cấu trúc chặt chẽ hơn, các công nghệ truyền động tuyến tính truyền thống không thể theo kịp. Việc dựa vào các bố cục lỗi thời sẽ hạn chế tiềm năng của máy, gây rung ở tốc độ cao và tăng chi phí bảo trì. Việc đầu tư vào hệ thống giá đỡ và bánh răng không có phản ứng ngược sẽ loại bỏ các giới hạn hiệu suất này, mang lại cho bạn độ chính xác định vị hoàn hảo trên mọi khoảng cách.

Bộ lắp ráp bánh răng và giá đỡ có độ chính xác cao mang lại giải pháp thay thế mạnh mẽ bằng cách kết hợp:

✔ Hoạt động không có phản ứng dữ dội

✔ Độ chính xác định vị cấp vít bi

✔ Hiệu suất tốc độ cao

✔ Đặc tính rung thấp

✔ Khả năng mở rộng mô-đun

✔ Khả năng làm vòng có đường kính lớn

Đối với các nhà sản xuất đang tìm kiếm các giải pháp chuyển động tiên tiến có khả năng hỗ trợ hệ thống tự động hóa, gia công chính xác và sản xuất thông minh thế hệ tiếp theo, Tập đoàn iHF cung cấp các công nghệ bánh răng và giá đỡ tiên tiến được thiết kế để đáp ứng các yêu cầu khắt khe nhất của ngành.
