Loại bỏ ma sát cộng hưởng: Nhóm iHF cách mạng hóa chuyển động tuyến tính bị giới hạn không gian như thế nào

Trong bối cảnh sản xuất kỹ thuật số hiện đại, tự động hóa phòng thí nghiệm y tế và kiểm tra chất bán dẫn, các hạn chế vật lý của kiến ​​trúc thiết kế đang giảm dần theo cấp số nhân. Khi các kỹ sư nén các giàn nhiều trục vào các công cụ chẩn đoán để bàn hoặc dãy quét quang học công suất cao, các thanh dẫn hướng ray truyền thống trở nên không khả thi do khối lượng lớn, quán tính khối lượng và độ ồn khi vận hành cao.

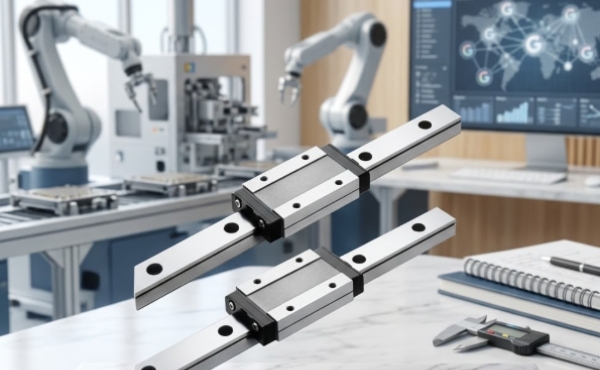

Khi một hệ thống giảm quy mô, các dị thường cơ học như rung động cấu trúc, ma sát trượt và cộng hưởng âm thanh sẽ tăng lên ở mức độ nghiêm trọng. Để đạt được khả năng lặp lại định vị dưới micron trong phạm vi chiếm diện tích rất hạn chế, về cơ bản, giao diện chuyển động được thiết kế lại: một dẫn hướng tuyến tính bóng thu nhỏ có độ chính xác cao, chuyên dụng, có độ ồn thấp .

Để giải quyết mối giao thoa quan trọng giữa tối ưu hóa không gian và ổn định nhiệt động lực học, Tập đoàn iHF đã thiết kế Dòng DGMN. Được phát triển đặc biệt cho các thiết bị có độ chính xác cao, hạn chế về không gian, dòng sản phẩm này cung cấp cấu trúc liên kết hệ thống linh hoạt và phản hồi cơ học có độ ổn định cao cho một loạt các ứng dụng nâng cao, từ đầu gắp và đặt tự động hóa vi mô đến hệ thống kiểm tra chất bán dẫn quy mô lớn.

1. Cơ học ma sát: Ngăn chặn cộng hưởng âm thanh tần số cao

Sự phát ra âm thanh và rung động cấu trúc trong thanh dẫn hướng biên dạng bi tuần hoàn chủ yếu được điều khiển bởi hai yếu tố: sự va chạm tốc độ cao của các quả bóng chịu lực bên trong đường hồi lưu và sự thay đổi của áp suất tiếp xúc bên trong so với biên dạng mương. Trong môi trường phòng sạch và phẫu thuật nhạy cảm, những rung động vi mô này tạo ra tiếng ồn tần số cao không mong muốn và gây biến dạng động học vào các số liệu cảm biến chính xác.

Để loại bỏ rào cản vận hành này, bộ dẫn hướng tuyến tính bi thu nhỏ có độ ồn thấp của Tập đoàn iHF thiết kế lại hoàn toàn động học bên trong của khối dẫn hướng. Bằng cách triển khai đường chuyển động bi tổng hợp có độ cứng cao, được tối ưu hóa kết hợp với hình học trả bóng siêu mịn, Sê-ri DGMN làm trơn tru quá trình chuyển đổi động học khi vòng bi tuần hoàn dưới tải.

Đường dẫn được tối ưu hóa hạn chế lực tác động từ quả bóng này sang quả bóng khác, làm phẳng cấu hình âm thanh một cách hiệu quả. Điều này đảm bảo chuyển động chất lỏng rất im lặng ngay cả khi dịch tốc độ cao lên đến 3 m/s, giảm mức tiếng ồn cơ học xung quanh xuống chỉ bằng một phần nhỏ so với các thanh dẫn hướng thu nhỏ truyền thống.

2. Phân phối tải nâng cao: Ma trận tiếp xúc vòm Gothic 4 hàng

Các hệ thống chuyển động thu nhỏ thường phải chịu các biên dạng tải phức tạp, đa hướng. Một thanh dẫn hướng thu nhỏ được gắn trên cánh tay rô-bốt bay hoặc giàn kiểm tra 4 trục phải xử lý đồng thời các tải trọng hướng tâm, hướng tâm ngược và mô men ngang nặng mà không bị biến dạng đàn hồi cục bộ.

Dẫn hướng tuyến tính bóng thu nhỏ có độ chính xác cao tùy chỉnh của Dòng DGMN đạt được khả năng tải đa trục này thông qua thiết kế rãnh tiếp xúc vòm kiểu Gothic 4 hàng tinh xảo.

Bằng cách cố định góc tiếp xúc của con lăn chính xác ở mức 45 độ so với trục ngang và trục dọc, khả năng chịu tải (C) được phân bổ hoàn toàn đối xứng theo cả bốn hướng chính.

Cấu hình cụ thể này mang lại một số lợi thế hiệu suất khác biệt cho các nhà phát triển thiết bị tiên tiến:

● Độ cứng cân bằng: Khối ray duy trì độ cứng giống nhau cho dù chịu áp lực thẳng đứng hướng xuống hay lực cắt ngang mạnh.

●  Tùy chỉnh tải trước:Nhóm iHF cung cấp các mức tải trước thay đổi (từ khoảng trống đến tải trước nhẹ Z0 và tải trước trung bình Z1) cho phép các kỹ sư tối ưu hóa sự cân bằng tinh tế giữa độ cứng tối đa của hệ thống và ma sát lăn cực thấp.

●  Giảm thiểu ma sát:Hình học tiếp xúc hai điểm chính xác bên trong vòm Gothic đảm bảo ma sát trượt được giảm thiểu, loại bỏ hiệu ứng trượt dính thường cản trở việc điều chỉnh mức micro mét.

视频

3. Khoa học vật liệu và tính toàn vẹn của kết cấu: Ngăn chặn sự trôi dạt theo chiều

Đối với các hệ thống kiểm tra tiên tiến và các công cụ tự động hóa vi mô hoạt động trong chu kỳ làm việc dài, độ lệch kích thước do thay đổi nhiệt độ môi trường hoặc độ mỏi của vật liệu có thể làm hỏng hồ sơ hiệu chuẩn.

Mọi bộ phận của hệ thống dẫn hướng bi thu nhỏ giới hạn không gian dòng DGMN đều được thiết kế từ thép không gỉ martensitic cao cấp, cao cấp. Sự lựa chọn chất nền có chủ ý này mang lại đặc tính chống ăn mòn vượt trội—cần thiết cho các thiết bị chẩn đoán y tế quản lý thuốc thử hóa học dễ bay hơi hoặc phòng sạch nơi phải tránh thoát khí.

Hơn nữa, các quy trình ổn định xử lý nhiệt đông lạnh dưới 0 của chúng tôi đảm bảo rằng ma trận thép thể hiện độ ổn định cấu trúc tuyệt đối theo thời gian. Các bề mặt đường ray và khối trải qua quá trình mài chính xác trên các trung tâm mài vi mô CNC đa trục, dẫn đến độ chính xác di chuyển song song được đo bằng micron một chữ số trên toàn bộ chiều dài của đường ray.

4. Tích hợp đa năng: Từ tự động hóa vi mô đến hệ thống kiểm tra lớn

Đặc điểm nổi bật của Dòng DGMN là khả năng thích ứng theo mô-đun. Không có bố cục tự động hóa công nghiệp nào phù hợp với mọi cấu hình bố cục, đó là lý do tại sao Tập đoàn iHF ưu tiên tính linh hoạt về kiến ​​trúc.

Cho dù mục tiêu của bạn là tích hợp đường ray dẫn hướng loại rộng, siêu nhẹ vào máy phân tích phòng thí nghiệm để bàn chuyên dụng hay căn chỉnh một cặp đường ray thu nhỏ dài song song để điều khiển dãy cảm biến quang học bên trong hệ thống kiểm tra phòng sạch công nghiệp lớn, thì Dòng DGMN sẽ đáp ứng yêu cầu đó. Bằng cách kết hợp các vòng đệm cuối chống bụi tiên tiến với các kênh bôi trơn vi mô tự động, các thanh dẫn hướng của chúng tôi vẫn được bịt kín chống lại các chất gây ô nhiễm dạng hạt bên ngoài trong khi liên tục duy trì màng dầu siêu mỏng, ma sát thấp trên mương. Điều này trực tiếp giúp kéo dài tuổi thọ hệ thống, giảm chi phí bảo trì và độ chính xác về cấu trúc không bị gián đoạn, giúp nâng cao khả năng cạnh tranh trên thị trường của bạn.
