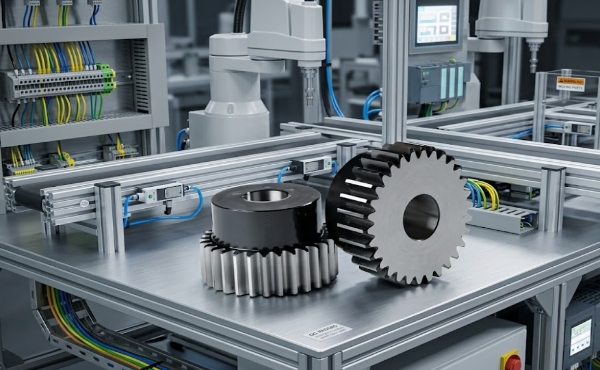

Bánh răng bánh răng tùy chỉnh được gia công chính xác cho các ứng dụng cơ khí có yêu cầu cao

Trong kiến ​​trúc của hệ thống truyền động công nghiệp hiện đại, bánh răng nhỏ thường chịu ứng suất cơ học cục bộ cao nhất. Đóng vai trò là bộ điều khiển chính kết nối với các bánh răng lớn hơn hoặc giá đỡ tuyến tính, bánh răng này quyết định độ chính xác động học, đường cong gia tốc và vòng đời vận hành của toàn bộ hệ thống. Khi máy móc hạng nặng mở rộng theo hướng có phạm vi không gian chặt chẽ hơn và mật độ năng lượng cao hơn, các bộ phận truyền động sẵn có sẽ nhanh chóng đạt đến các giới hạn về nhiệt và vật lý của chúng.

Đối với các nhân viên mua sắm kỹ thuật và nhà sản xuất thiết bị gốc (OEM), việc điều hướng ngưỡng giữa các bộ phận trong danh mục và các bộ phận tùy chỉnh là một điểm mấu chốt quan trọng. Đầu tư vào kiến ​​trúc bánh răng chuyên dụng không còn chỉ là một lựa chọn cho các ứng dụng ưu tú; đó là chiến lược cơ bản để giảm thiểu ma sát động, loại bỏ phản ứng ngược và đảm bảo tính toàn vẹn của cấu trúc lâu dài dưới tải trọng kết cấu cực lớn.

1. Thay đổi hình học vi mô: Vật lý của cấu hình răng được gia công chính xác

Yếu tố cốt lõi quyết định hiệu suất của thiết bị nằm ở quy mô micron trong cấu hình không liên quan. Các bánh răng thương mại tiêu chuẩn được cắt theo tiêu chuẩn danh nghĩa, thường bỏ qua các biến dạng đàn hồi nhỏ xảy ra dưới mô-men xoắn cực đại. Khi một chiếc răng hoạt động dưới tải trọng cao, độ lệch sẽ làm thay đổi đường tác động lý thuyết, gây ra hiện tượng kẹt đầu răng, trầy xước cục bộ và rỗ sớm.

Việc thực hiện một biên dạng răng được gia công chính xác sẽ giải quyết được độ lệch động học này thông qua việc lập biên dạng hình học vi mô có chủ ý. Bằng cách áp dụng phương pháp giảm nhẹ đầu chóp, chỉnh sửa chân răng và mão răng theo chiều dọc một cách tinh tế, các kỹ sư đã bù đắp trước cho độ cong vật lý của răng khi chịu áp lực vận hành. Điều này đảm bảo rằng đường tiếp xúc thực tế căn chỉnh hoàn hảo với đường dẫn thiết kế tối ưu, thiết lập ma trận truyền dẫn chính xác và ổn định.

Trong các hệ thống truyền dẫn tiên tiến, độ chính xác hình học này mang lại nhiều lợi ích hoạt động. Nó giảm thiểu lỗi truyền (TE)—sự khác biệt vi mô giữa đầu ra quay lý thuyết và thực tế—do đó đảm bảo độ chính xác vị trí dưới milimet trong các đường servo tự động, ma trận CNC và robot hạng nặng.

2. Luyện kim nâng cao: Cấu hình luyện kim để nâng cao độ bền và khả năng chịu tải

Độ chính xác động học vốn đã bị giới hạn bởi ngưỡng vật liệu kết cấu. Máy móc công nghiệp nặng đòi hỏi các bộ phận truyền động có khả năng chống lại cả mỏi bề mặt (rỗ) và ứng suất cắt dưới bề mặt. Việc chọn chất nền vật liệu phù hợp và ma trận xử lý nhiệt sẽ quyết định mật độ công suất tối đa của bộ bánh răng.

Việc phát triển các bánh răng bánh răng tùy chỉnh hiệu suất cao đòi hỏi sự hiểu biết sâu sắc về độ dốc luyện kim từ lõi đến bề mặt. Các nhà sản xuất hàng đầu thế giới sử dụng các tùy chọn vật liệu có độ bền cao để nâng cao độ bền và khả năng chịu tải phù hợp với môi trường cơ học chính xác của ứng dụng. Các hợp kim hiệu suất cao thường được sử dụng bao gồm:

● AISI 4340 / 34CrNiMo6: Thép hợp kim niken-crom-molypden cao cấp nổi tiếng nhờ độ cứng sâu, độ bền đứt gãy cao và khả năng chống mỏi vượt trội khi chịu tải sốc nặng theo chu kỳ.

●  18CrNiMo7-6: Thép cacbon hóa cao cấp, khi được cacbon hóa bằng khí và được làm cứng bằng vỏ, mang lại lớp vỏ ngoài cực kỳ cứng, chống mài mòn (60-62 HRC) trong khi vẫn duy trì lõi có độ dẻo cao, hấp thụ sốc.

●  Hợp kim thấm nitơ tùy chỉnh: Được sử dụng cho các thiết lập chuyên dụng đòi hỏi độ ổn định kích thước cao, vì quy trình thấm nitơ ở nhiệt độ thấp giảm thiểu cong vênh do nhiệt đồng thời thiết lập lớp chống trầy xước chắc chắn.

Bằng cách thực hiện các biên dạng làm cứng vỏ nâng cao, độ bền chân răng được gia cố về mặt cấu trúc. Việc gia cố kết cấu này tối đa hóa các giới hạn ứng suất uốn cho phép, cho phép máy móc xử lý tình trạng quá tải mô-men xoắn đột ngột mà không dẫn đến sự cố cắt thảm khốc.

3. Kỹ thuật âm thanh: Giảm thiểu các dấu hiệu âm thanh rung động để có được sự tương tác mượt mà

Trong môi trường công nghiệp hiện đại, phát thải âm thanh gắn liền trực tiếp với chẩn đoán máy. Tiếng ồn quá mức của hộp số không chỉ đơn thuần là mối nguy hiểm cho môi trường; nó là biểu hiện vật lý của sự tiêu tán động năng, sai lệch cấu trúc và suy thoái cơ học nhanh chóng. Mức độ ồn cao thường dẫn đến ma sát không đồng đều và biên độ rung cao ở vùng lưới.

Để đạt được sự ăn khớp trơn tru với độ ồn thấp và độ rung giảm đòi hỏi một phương pháp kỹ thuật toàn diện kết hợp việc hoàn thiện bề mặt răng chính xác và hình học vi mô chuyên dụng. Khi bánh răng nhỏ trải qua quá trình mài biên dạng sau xử lý nhiệt hoặc mài giũa sườn răng liên tục, độ nhám bề mặt ( R _a ) giảm xuống mức dưới micron (R _a < 0,4μm).

Lớp hoàn thiện bề mặt siêu mịn này làm giảm đáng kể hệ số ma sát trượt giữa các mặt tiếp xúc. Do đó, các tác động vi mô tần số cao gây ra rung động kết cấu được loại bỏ. Bộ truyền động kết quả hoạt động với sự gắn kết lăn, im lặng, bảo vệ các bộ phận nhạy cảm lân cận—chẳng hạn như vòng bi tốc độ cao và bộ mã hóa điện tử—khỏi tác động phá hủy của rung động do cấu trúc gây ra.

4. Khả năng thích ứng động: Tùy chỉnh linh hoạt cho OEM và Máy móc chuyên dụng

Không có hai ứng dụng công nghiệp nặng nào có cấu hình động học giống hệt nhau. Một bánh răng nhỏ hoạt động trong bộ truyền động ngáp của tuabin gió phải đối mặt với các biên dạng tải trọng và các hạn chế về môi trường hoàn toàn khác so với bánh răng được triển khai bên trong máy đùn đóng gói tốc độ cao hoặc tời khoan biển sâu. Các thành phần danh mục tiêu chuẩn buộc các kỹ sư thiết kế phải thỏa hiệp, thường chỉ định quá mức các kích thước để bù đắp cho những thiết kế không khớp.

Việc áp dụng khả năng tùy chỉnh linh hoạt cho OEM và các ứng dụng máy móc chuyên dụng cho phép nhóm thiết kế vượt qua những tắc nghẽn vận hành này. Bằng các bộ phận kỹ thuật ngay từ đầu, các kỹ sư có thể tích hợp trực tiếp các cấu hình trục tùy chỉnh, các trục bên trong, rãnh then và mặt bích lắp liền mạch vào một bộ phận nguyên khối duy nhất. Điều này làm giảm độ phức tạp của việc lắp ráp, loại bỏ các lỗi đồng tâm giữa các trục và bánh răng riêng biệt, đồng thời hợp lý hóa đáng kể chuỗi cung ứng sản xuất.

Với tư cách là công ty dẫn đầu toàn cầu về các bộ phận điều khiển chuyển động có độ chính xác cao, Tập đoàn iHF đã đi tiên phong trong quy trình kỹ thuật tùy chỉnh này. Bằng cách sử dụng mô hình CAD/CAM tiên tiến, phân tích phần tử hữu hạn (FEA) và các tế bào mài và tạo hình bánh răng CNC hiện đại, Tập đoàn iHF chuyển đổi các bản thiết kế kỹ thuật phức tạp thành thực tế cơ học hiệu suất cao. Nền tảng kỹ thuật thích ứng của họ đảm bảo rằng cho dù OEM yêu cầu bánh răng công cụ mô-đun 0,5 hay bánh răng công nghiệp nặng mô-đun cao, thì mỗi bộ phận đều được chế tạo chính xác theo thông số kỹ thuật.

5. Khả năng tương thích rộng: Tính linh hoạt trên các hệ thống truyền tải công nghiệp đa dạng

Giá trị cuối cùng của bộ phận động học được thiết kế chính xác nằm ở tính linh hoạt trong vận hành của nó. Bánh răng hiệu suất cao là trái tim trong vô số hệ thống truyền động công nghiệp. Từ hộp số hành tinh yêu cầu phân bổ mô-men xoắn cân bằng đến hệ thống bánh răng và thanh răng chuyển đổi lực quay thành chuyển động tuyến tính có tải trọng cao, tính toàn vẹn cơ học của bánh răng sẽ kiểm soát hiệu quả tổng thể của hệ thống.

Khi các bộ phận tùy chỉnh được thiết kế để chịu được lực hướng tâm và lực dọc trục cao đồng thời, chúng mở ra những khả năng thiết kế mới để tích hợp hệ thống. Các lĩnh vực công nghiệp như xử lý vật liệu tự động, máy in, máy dệt và nhà máy cán thép phụ thuộc rất nhiều vào các bộ phận cơ khí được thiết kế riêng này để duy trì các vòng sản xuất liên tục 24/7, trực tiếp mở rộng quy mô hoạt động đồng thời giảm chi phí bảo trì đột xuất.

Kết luận: Đảm bảo ROI dài hạn thông qua Kỹ thuật chính xác

Trong bối cảnh công nghiệp, lỗi bánh răng không bao giờ chỉ xảy ra ở một bộ phận duy nhất; nó gây ra phản ứng dây chuyền tốn kém về thời gian ngừng sản xuất, năng suất bị mất và chu kỳ sửa chữa kéo dài. Việc lựa chọn các bộ phận truyền động được thiết kế chính xác thể hiện sự đầu tư chiến lược vào độ tin cậy cơ học và tối ưu hóa tài sản dài hạn.

Bằng cách kết hợp các biên dạng răng chính xác, phương pháp luyện kim được tối ưu hóa và thiết kế cấu trúc riêng biệt, các nhà sản xuất có thể tự tin đẩy thiết bị của mình lên tốc độ cao hơn và khả năng chịu tải lớn hơn. Hợp tác với một chuyên gia sản xuất tận tâm như iHF Group đảm bảo rằng hệ thống truyền động của bạn hoạt động với hiệu suất cao nhất hàng ngày, biến thiết kế cơ khí có độ chính xác cao thành lợi thế cạnh tranh bền vững.
