Giải mã độ cứng xoắn: Hướng dẫn công nghiệp về bộ giảm tốc nhỏ gọn hiệu quả cao

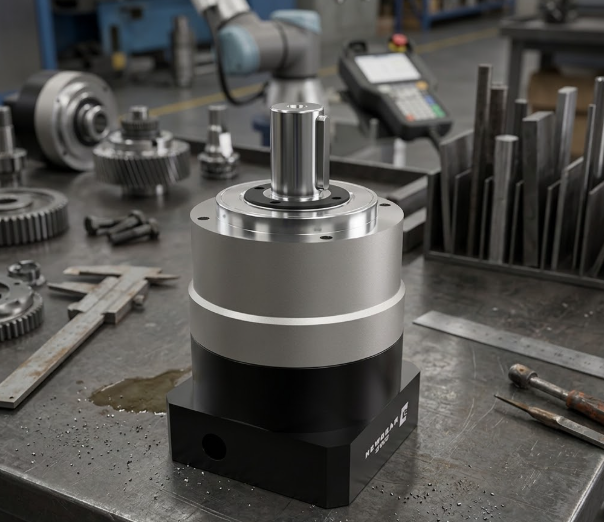

Bối cảnh công nghiệp hiện đại được xác định bởi nỗ lực không ngừng hướng tới thu nhỏ, thông lượng cao và tối ưu hóa cấu trúc. Trong các lĩnh vực tiên tiến như cánh tay robot có khớp nối, phương tiện dẫn đường tự động (AGV) và thiết bị sản xuất chất bán dẫn, giới hạn về không gian sàn và tải trọng trở nên chặt chẽ hơn bao giờ hết. Để đáp ứng những nhu cầu này, các kỹ sư thiết kế cơ khí đang rời bỏ các bộ giảm tốc truyền thống, cồng kềnh và chuyển sang hộp số tự động hóa nhỏ gọn .

Để đạt được công suất đầu ra cao trong phạm vi diện tích vật lý tối thiểu đòi hỏi sự hiểu biết sâu sắc về ma sát, điều chỉnh biên dạng răng và tản nhiệt. Là nhà sản xuất điều khiển chuyển động hàng đầu toàn cầu, Tập đoàn iHF thiết kế và xây dựng các giải pháp hộp số tự động hóa công nghiệp nhỏ gọn có độ chính xác cao, độ giật thấp được thiết kế để đáp ứng các nhu cầu đa trục chính xác này.

Cấu trúc liên kết bánh răng: Cơ học sóng hành tinh và sóng biến dạng trong các hệ thống thu nhỏ

Khi chỉ định hộp số tự động hóa nhỏ gọn có mô-men xoắn cao, các kỹ sư thường chọn giữa hai cấu hình bánh răng chính bên trong, tùy thuộc vào yêu cầu động học của ứng dụng:

1. Cấu hình hành tinh chính xác

Đối với các ứng dụng yêu cầu khả năng chịu tải sốc cao và độ cứng xoắn đặc biệt, bánh răng hành tinh chuyên dụng vẫn là tiêu chuẩn công nghiệp. Bằng cách phân phối tải đồng thời trên nhiều bánh răng hành tinh, một thiết lập hành tinh nhỏ gọn sẽ tối đa hóa mật độ mô-men xoắn trong đường kính ngoài hẹp. Nhóm iHF tối ưu hóa cấu hình này bằng cách sử dụng bánh răng nối đất xoắn ốc trên bánh răng trụ, giúp tăng tỷ lệ tiếp xúc giữa các răng, giảm tiếng ồn âm thanh và kéo dài tuổi thọ hệ thống.

2. Truyền sóng biến dạng (sóng hài)

Khi một ứng dụng yêu cầu độ chính xác không phản ứng ngược và cấu hình siêu nhẹ—chẳng hạn như các khớp của rô-bốt cộng tác (cobot)—truyền động sóng biến dạng là lý tưởng. Bằng cách sử dụng một trục xoay bên trong linh hoạt được biến dạng bởi bộ tạo sóng hình elip, thiết kế này đạt được tỷ lệ giảm tốc cực cao (lên tới 100:1 hoặc cao hơn) trong một giai đoạn cực kỳ mỏng.

Độ cứng cơ học: Khắc phục phản ứng ngược và độ lệch xoắn

Đối với tự động hóa chọn và đặt tốc độ cao hoặc định vị quang học chính xác, phản ứng ngược góc có thể gây ra các vấn đề lớn, chẳng hạn như tìm kiếm vị trí, rung đột biến và lỗi theo dõi. Hộp số tự động hóa nhỏ gọn có độ phản ứng thấp cao cấp phải duy trì cấu hình phản ứng ngược góc dưới 1 đến 3 phút cung trong suốt thời gian hoạt động của nó.

Để đạt được mức độ chính xác này, Tập đoàn iHF thực hiện các sửa đổi răng vi mô tiên tiến. Bằng cách thuôn nhọn hình dạng răng của bánh răng trong giai đoạn mài CNC cuối cùng, chúng tôi loại bỏ các khe hở nhỏ giữa các bánh răng ăn khớp mà không gây ra hiện tượng liên kết bên trong. Thiết kế này đảm bảo khả năng quay cực kỳ mượt mà, độ gợn sóng mô-men xoắn tối thiểu và độ cứng kết cấu nghiêm ngặt cần thiết cho các hoạt động khởi động-dừng động.

Quản lý nhiệt và bôi trơn trong không gian kín

Khi bạn đưa công suất cơ học cao vào một không gian kín, chật hẹp, việc sinh nhiệt sẽ trở thành một thách thức lớn về thiết kế. Bởi vì hộp số động cơ servo nhỏ gọn có diện tích bề mặt nhỏ hơn để đối lưu nhiệt tự nhiên, nhiệt độ bên trong có thể tăng nhanh trong các chu kỳ nặng liên tục, dẫn đến phá vỡ màng dầu và tăng tốc độ mòn bánh răng.

Để chống lại những ứng suất nhiệt này, các hộp số cao cấp tích hợp công nghệ làm kín và vật liệu tiên tiến:

● Dầu bôi trơn tổng hợp tổng hợp: Việc sử dụng dầu mỡ tổng hợp có fluoride hoặc dầu polyalphaolefin (PAO) có độ nhớt cao cho phép các bộ phận bên trong hoạt động trơn tru trong phạm vi nhiệt độ khắc nghiệt mà không bị loãng hoặc rò rỉ.

●  Vòng đệm môi xuyên tâm có độ ma sát thấp: Vòng đệm Viton hoặc NBR được phủ đặc biệt cách ly bình chứa dầu đồng thời tạo ra ma sát tối thiểu với trục đầu vào, bảo vệ hệ thống khỏi quá nhiệt và ngăn ngừa ô nhiễm hạt bên ngoài.

Tìm nguồn cung ứng xuất sắc: Tích hợp tùy chỉnh với iHF Group

Trong lĩnh vực tự động hóa hiệu suất cao, việc dựa vào các bộ phận tiêu chuẩn sẵn có cho máy móc tùy chỉnh thường dẫn đến hiệu suất dưới mức tối ưu. Hợp tác với nhà cung cấp hộp số tự động hóa nhỏ gọn bán buôn chuyên dụng như iHF Group cung cấp cho các nhóm kỹ thuật toàn quyền truy cập vào cấu hình trục tùy chỉnh, mặt bích lắp chuyên dụng và dữ liệu thử nghiệm động đa trục mở rộng.

Cho dù dự án của bạn yêu cầu cấu hình thẳng hàng, góc vuông hoặc trục rỗng để định tuyến cáp điện và đường dây khí nén, Tập đoàn iHF đều cung cấp hỗ trợ kỹ thuật chính xác cần thiết để thu hẹp khoảng cách giữa vật lý tự động hóa lý thuyết và hiệu suất bền bỉ của sàn nhà máy.

💡 Hỏi đáp tự động hóa công nghiệp (Câu hỏi thường gặp về kỹ thuật)

Câu hỏi 1: Sự khác biệt chính giữa hộp số công nghiệp tiêu chuẩn và hộp số tự động hóa nhỏ gọn chuyên dụng là gì?

Trả lời: Hộp số tiêu chuẩn tập trung hoàn toàn vào việc truyền mô-men xoắn thô và hiệu quả chi phí, thường dẫn đến vỏ lớn hơn, phản ứng ngược cao hơn và hiệu suất thấp hơn. Hộp số tự động hóa nhỏ gọn được thiết kế đặc biệt để điều khiển chuyển động trong không gian hạn chế. Nó ưu tiên phản ứng ngược thấp, hiệu suất cao, mật độ mô-men xoắn cao và quán tính cấu trúc thấp để xử lý khả năng tăng tốc nhanh của động cơ servo.

Câu hỏi 2: Hộp số hành tinh nhỏ gọn giúp kéo dài tuổi thọ của động cơ servo của hệ thống tự động hóa như thế nào?

Trả lời: Bằng cách cung cấp các tỷ số giảm tốc chính xác, hộp số sẽ nhân mô-men đầu ra đồng thời giảm quán tính tải phản xạ trở lại mô tơ servo theo bình phương của tỷ số giảm. Điều này ngăn ngừa hiện tượng quá nhiệt của động cơ, cân bằng tỷ lệ quán tính của hệ thống và cho phép điều chỉnh các thông số có độ ổn định cao, sắc nét hơn nhiều.
