Puly định thời mô-men xoắn cao loại kẹp iHF S3M/HTD3M/S5M/HTD5M/S8M/HTD8M

Puly thời gian kiểu kẹp iHF mang lại khả năng lắp đặt nhanh chóng, độ chính xác định vị lặp lại cao và cấu trúc nhỏ gọn – được thiết kế cho các hệ thống truyền động máy đóng gói yêu cầu thông số kỹ thuật nghiêm ngặt về không gian và độ chính xác.

Khả năng mô-men xoắn cao – Phân bổ lực đều trên trục và moay-ơ mang lại khả năng truyền mô-men xoắn vượt trội khi sử dụng ở tải trọng cao, tốc độ cao.

Kết nối không có lực cản – Thiết kế dạng kẹp đảm bảo độ vừa khít, chính xác, ngăn ngừa sai lệch và cải thiện khả năng kiểm soát chuyển động.

Dễ dàng lắp đặt – Không cần rãnh then hay vít cố định; lắp đặt và tháo gỡ nhanh chóng giúp giảm thời gian chết.

Bảo vệ trục – Kẹp ma sát tránh hư hỏng bề mặt, kéo dài tuổi thọ trục.

Độ chính xác cao – Hình dạng răng được tối ưu hóa và dung sai chặt chẽ đảm bảo thời gian và đồng bộ hóa chính xác.

Phạm vi ứng dụng rộng rãi – Có nhiều loại, phù hợp cho các ngành công nghiệp tự động hóa, băng tải, đóng gói, CNC, dệt may và in ấn.

Trong các hệ thống truyền động hiện đại, puli thời gian mô-men xoắn cao loại kẹp iHF đã nổi lên như một giải pháp đáng tin cậy cho các ngành công nghiệp đòi hỏi độ chính xác, độ bền và hiệu suất cao. Không giống như puli then truyền thống, puli kiểu kẹp sử dụng kết nối kẹp ma sát tiên tiến, đảm bảo truyền mô-men xoắn đáng tin cậy mà không cần rãnh then hay vít cố định. Thiết kế cải tiến này không chỉ cải thiện hiệu suất mà còn kéo dài tuổi thọ của toàn bộ hệ thống truyền động.

Get a free quote

Puly định thời mô-men xoắn cao loại kẹp iHF S3M/HTD3M/S5M/HTD5M/S8M/HTD8M

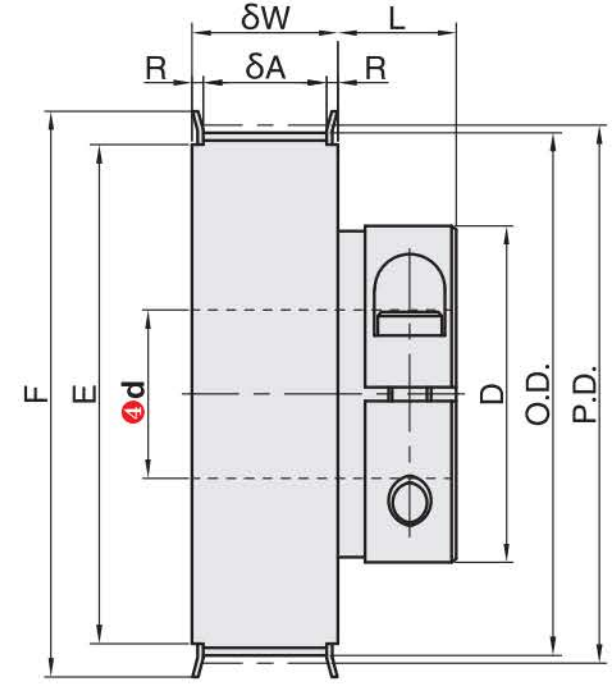

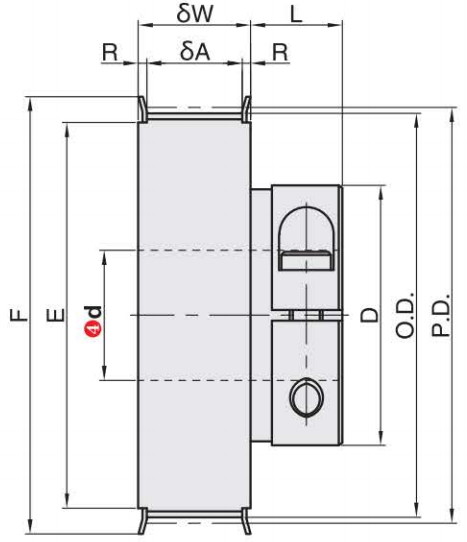

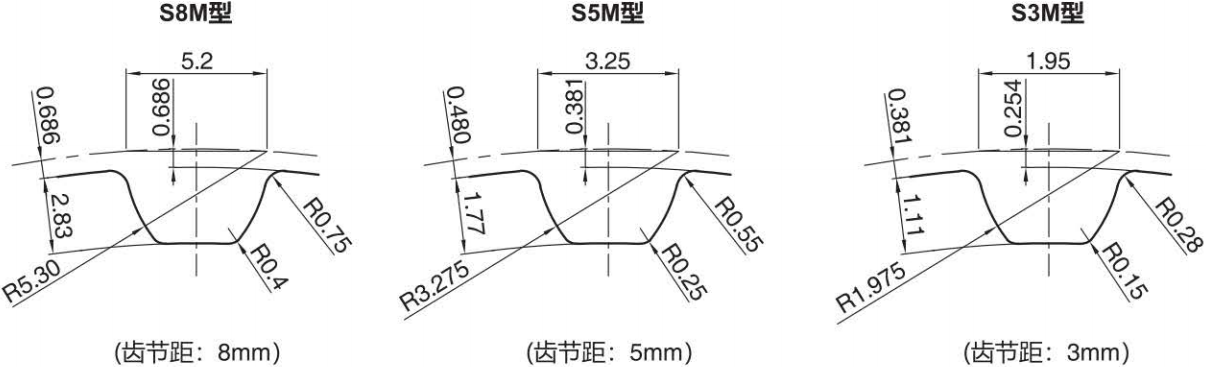

Ròng rọc thời gian mô-men xoắn cao loại kẹp S3M

Kiểu			Loại D	PD	OD	D	F	E	L	Bu lông siết chặt
Loại	Số lượng răng	Phân loại (Chiều rộng danh nghĩa)	Loại D	PD	OD	D	F	E	L	M	Mô-men xoắn siết chặt (Nm)
S3M AW	24	S3MC060 ※A:7 ※W:11 S3MC100 ※A:11 *W:15	4	22,92	22.16	13	25	16	9	2	0,4
	26		4	24,83	24.07		28	18
	28		4	26,74	25,98		30	20
	30		6~8	28,65	27,89	20	32	23
	32		6~8	30,56	29,8	20	35	25
	36		6~8	34,38	33,62	26	40	28	12,5	3	1,5
	40		8~10	38,2	37,44	26	44	32	12,5	3	1,5
	44		8~10	42.02	41,25	31	48	36	14	4	3,5
	48		8~12	45,84	45,07	33	50	38
	50		8~14	47,75	46,98	36	52	40
	60		8~16	57,3	56,53	41	61	46	15,5	5	6

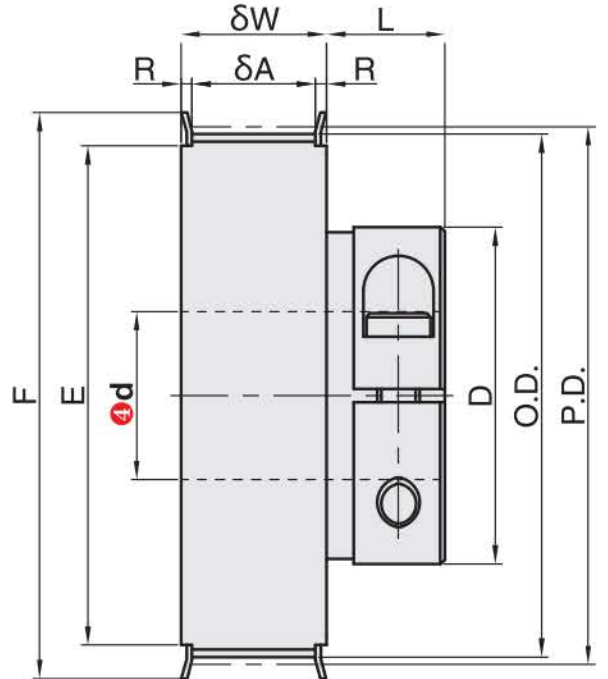

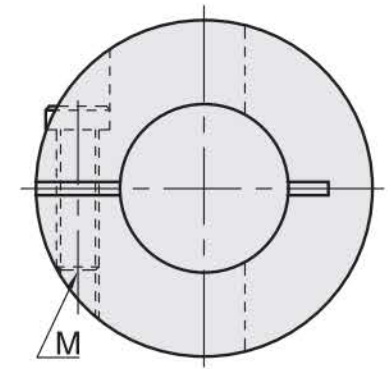

Ròng rọc thời gian mô-men xoắn cao loại kẹp HTD3M

Kiểu			Loại D	PD	OD	D	F	E	L	Bu lông siết chặt
Loại	Số lượng răng	Phân loại (Chiều rộng danh nghĩa)	Loại D	PD	OD	D	F	E	L	M	Mô-men xoắn siết chặt (Nm)
HTD3M AW	24	3MC060 ※A:7 ※W:11 3MC100 ※A:11 *W:15	4	22,92	22.16	13	25	16	9	2	0,4
	26		4	24,83	24.07		28	18
	28		4	26,74	25,98		30	20
	30		6~8	28,65	27,89	20	32	23
	32		6~8	30,56	29,8	20	35	25
	36		6~8	34,38	33,62	26	40	28	12,5	3	1,5
	40		8~10	38,2	37,44	26	44	32	12,5	3	1,5
	44		8~10	42.02	41,25	31	48	36	14	4	3,5
	48		8~12	45,84	45,07	33	50	38
	50		8~14	47,75	46,98	36	52	40
	60		8~16	57,3	56,53	41	61	46	15,5	5	6

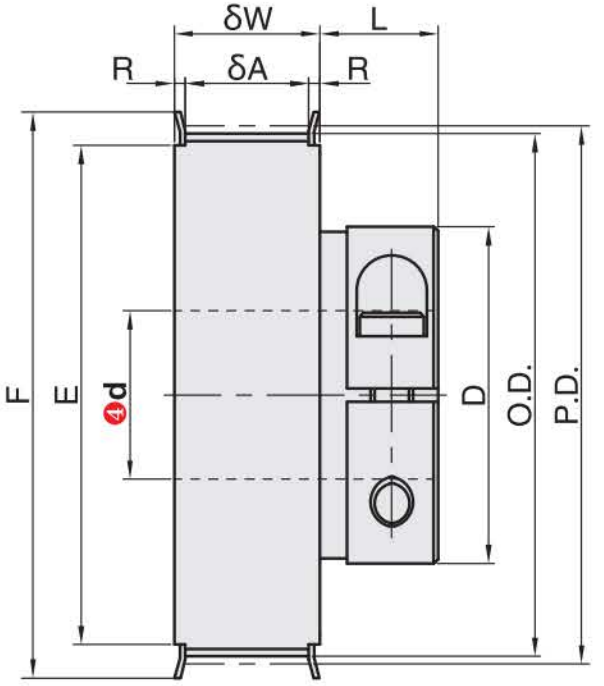

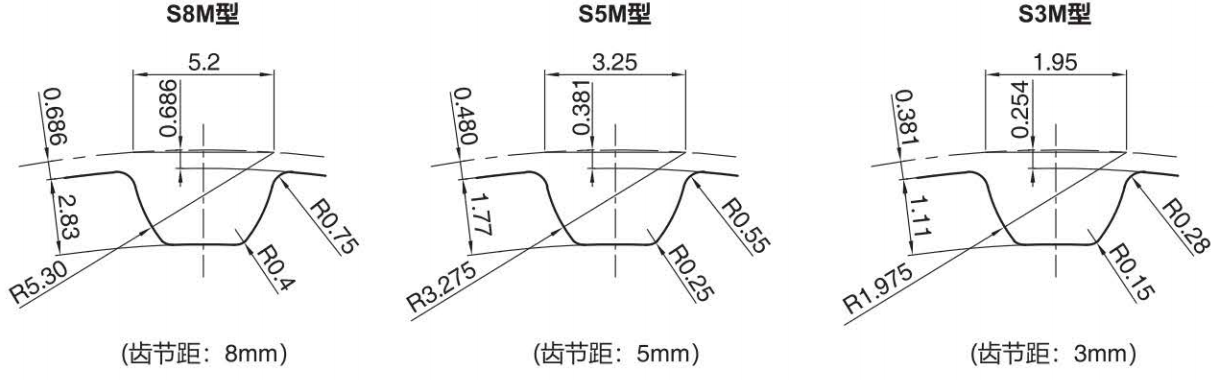

Ròng rọc thời gian mô-men xoắn cao loại kẹp S5M

Kiểu			Loại D	PD	OD	D	F	E	L	Bu lông siết chặt
Loại	Số lượng răng	Phân loại (Chiều rộng danh nghĩa)								M	Mô-men xoắn siết chặt (Nm)
S5M AW	24	S5MC100 ※A:11 ※W:16 S5MC150 ※A:17 ※W:22	8~10	38,2	37,24	26	45	30	12,5	3	1,5
	25		8~10	39,79	38,83
	26		8~10	41,38	40,42	31	48	35	14	4	3,5
	28		8~10	44,56	43,6
	30		10	47,75	46,79	31	52	36
	32		10~14	50,93	49,97	36	55	40
	34		10~16	54.11	53,15	41	61	45	15,5	5	6
	36		10~16	57,3	56,34
	40		10~19	63,66	62,7	46	67	50
	44		12~19	70,03	69.07	46	74	58	15,5	5	6
			20~24			55			16,5	6	12
	48		12~19	76,39	75,43	46	83	63	15,5	5	6
			20~25			55			16,5	6	12
	50		12~19	79,58	78,62	46	87	67	15,5	5	6
			20~25			55			16,5	6	12
	60		12~19	95,49	94,53	46	99	80	15,5	5	6
			20~25			55			16,5	6	12

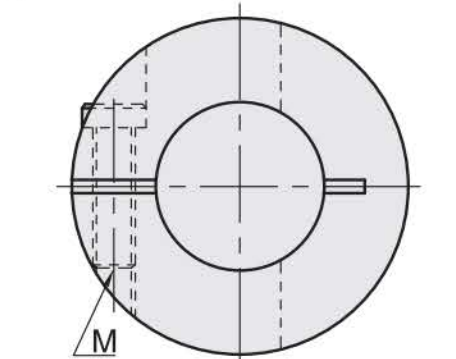

Ròng rọc thời gian mô-men xoắn cao loại kẹp HTD5M

Kiểu			Loại D	PD	OD	D	F	E	L	Bu lông siết chặt
Loại	Số lượng răng	Phân loại (Chiều rộng danh nghĩa)								M	Mô-men xoắn siết chặt (Nm)
HTD5M AW	24	5MC100 ※A:11 ※W:16 5MC150 ※A:17 ※W:22	8~10	38,2	37,24	26	45	30	12,5	3	1,5
	25		8~10	39,79	38,83
	26		8~10	41,38	40,42	31	48	35	14	4	3,5
	28		8~10	44,56	43,6
	30		10	47,75	46,79	31	52	36
	32		10~14	50,93	49,97	36	55	40
	34		10~16	54.11	53,15	41	61	45	15,5	5	6
	36		10~16	57,3	56,34
	40		10~19	63,66	62,7	46	67	50
	44		12~19	70,03	69.07	46	74	58	15,5	5	6
			20~24			55			16,5	6	12
	48		12~19	76,39	75,43	46	83	63	15,5	5	6
			20~25			55			16,5	6	12
	50		12~19	79,58	78,62	46	87	67	15,5	5	6
			20~25			55			16,5	6	12
	60		12~19	95,49	94,53	46	99	80	15,5	5	6
			20~25			55			16,5	6	12

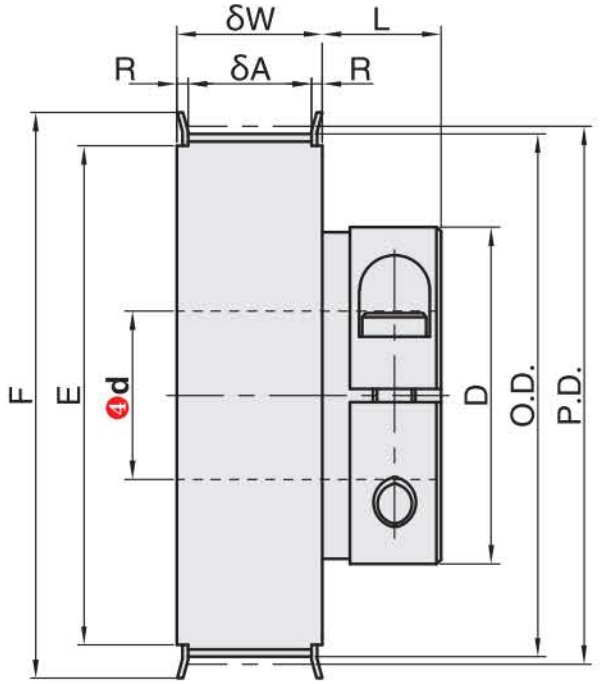

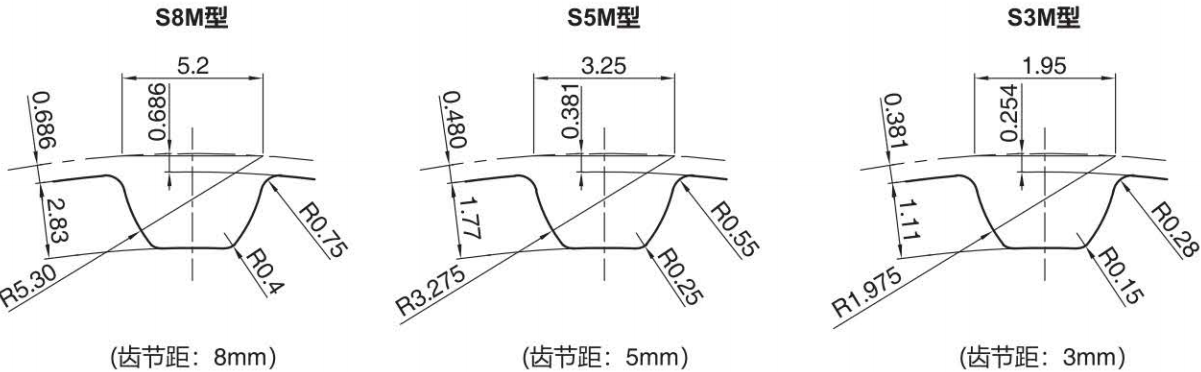

Ròng rọc thời gian mô-men xoắn cao loại kẹp S8M

Kiểu			Loại D	PD	OD	D	F	E	L	Bu lông siết chặt
Loại	Số lượng răng	Phân loại (Chiều rộng danh nghĩa)								M	Mô-men xoắn siết chặt (Nm)
S8M AW	20	S8MC150 ※A:17 ※W:22 S8MC250 ※A:28 ※W:33	10~14	50,93	49,56	36	58	40	14	4	3,5
	22		10~16	56,02	54,65	41	61	45	16	5	6
	24		12~19	61,12	59,74	46	67	50
	25		12~19	63,66	62,29		70	56
	28		15~19	71,3	69,93	46	80	60	16	5	6
			20~25			55			17	6	12
	30		15~19	76,39	75,02	46	87	67	16	5	6
			20~25			55			17	6	12
	32		18~19	81,49	80,12	46	87	67	16	5	6
			20~25			55			17	6	12
	34		18~19	86,58	85,21	46	95	75	16	5	6
			20~25			55			17	6	12
	36		18~19	91,67	90,3	46	99	80	16	5	6
			20~25			55			17	6	12

Ròng rọc thời gian mô-men xoắn cao loại kẹp HTD8M

Kiểu			Loại D	PD	OD	D	F	E	L	Bu lông siết chặt
Loại	Số lượng răng	Phân loại (Chiều rộng danh nghĩa)								M	Mô-men xoắn siết chặt (Nm)
HTD8M AW	20	8MC150 ※A:17 ※W:22 8MC250 ※A:28 ※W:33	10~14	50,93	49,56	36	58	40	14	4	3,5
	22		10~16	56,02	54,65	41	61	45	16	5	6
	24		12~19	61,12	59,74	46	67	50
	25		12~19	63,66	62,29		70	56
	28		15~19	71,3	69,93	46	80	60	16	5	6
			20~25			55			17	6	12
	30		15~19	76,39	75,02	46	87	67	16	5	6
			20~25			55			17	6	12
	32		18~19	81,49	80,12	46	87	67	16	5	6
			20~25			55			17	6	12
	34		18~19	86,58	85,21	46	95	75	16	5	6
			20~25			55			17	6	12
	36		18~19	91,67	90,3	46	99	80	16	5	6
			20~25			55			17	6	12
