Vòng bi tuyến tính iHF tải trọng cao Tự căn chỉnh Tiếng ồn thấp Ống lót đơn

Loại tiêu chuẩn

Loại mở (có khe trục)

I. Tổng quan sản phẩm và đặc điểm kỹ thuật

Vòng bi tuyến tính, là thành phần truyền động tuyến tính chính xác, giữ vị trí quan trọng trong lĩnh vực tự động hóa công nghiệp nhờ thiết kế cấu trúc độc đáo và hiệu suất vượt trội. Sản phẩm chủ yếu bao gồm bốn thành phần cốt lõi: xi lanh ngoài, bộ phận giữ, bi thép và vòng đệm. Nhờ sự kết hợp chính xác, vòng bi tuyến tính đạt được chuyển động tuyến tính ma sát thấp, độ nhạy cao. So với các thành phần chuyển động tuyến tính khác, vòng bi tuyến tính mang lại lợi thế đáng kể về chi phí trong khi vẫn duy trì độ chính xác từ trung bình đến cao, khiến chúng trở thành một giải pháp dẫn hướng tuyến tính hiệu quả về chi phí.

Để đáp ứng nhu cầu thị trường, công ty chúng tôi đã phát triển một loạt sản phẩm toàn diện, bao gồm các mẫu tiêu chuẩn như loại hình trụ, loại có bích và loại hộp. Trong số đó, ống lót bi mini nổi bật là một sản phẩm đặc trưng. Thiết kế cấu trúc tiên tiến cho phép sản phẩm duy trì kích thước nhỏ gọn đồng thời kết hợp khả năng chuyển động thẳng và chuyển động quay, mở rộng đáng kể các ứng dụng. Để phù hợp với nhiều điều kiện làm việc khác nhau, tất cả các mẫu đều có thông số kỹ thuật tiêu chuẩn và chống ăn mòn, đảm bảo hiệu suất ổn định trong nhiều môi trường khác nhau.

II. Nguyên lý hoạt động và thông số kỹ thuật sử dụng

Nguyên lý hoạt động của ổ trục tuyến tính dựa trên sự lăn tuần hoàn của các viên bi thép giữa xi lanh ngoài và trục dẫn hướng. Thiết kế này cho phép chuyển động tuyến tính gần như không ma sát mà vẫn duy trì độ chính xác chuyển động cao. Điều đặc biệt quan trọng cần lưu ý là ổ trục tuyến tính tiêu chuẩn chỉ phù hợp với các trường hợp chuyển động tuyến tính thuần túy và không được chịu tải trọng quay, vì điều này có thể gây biến dạng kẹp hoặc kẹt bi.

Việc lắp đặt và sử dụng cần tuân thủ nghiêm ngặt các yêu cầu về dung sai tương ứng. Chúng tôi đặc biệt khuyến nghị sử dụng trục dẫn hướng có cấp dung sai g6 và vỏ ổ trục có cấp dung sai h7, vì đây là những yếu tố quan trọng để đảm bảo hệ thống vận hành trơn tru và kéo dài tuổi thọ. Tất cả sản phẩm tại nhà máy đều trải qua quy trình kiểm tra chất lượng nghiêm ngặt và được phủ lớp dầu chống gỉ chuyên dụng để bảo vệ. Người dùng nên đánh giá xem có cần bôi trơn bổ sung hay không dựa trên điều kiện làm việc thực tế, đặc biệt là trong các ứng dụng tốc độ cao, tải trọng cao hoặc môi trường đặc biệt.

III. Dòng sản phẩm và đặc điểm cấu trúc

Dòng sản phẩm của chúng tôi bao gồm nhiều dạng cấu trúc khác nhau, mỗi dạng được thiết kế cho nhu cầu ứng dụng cụ thể:

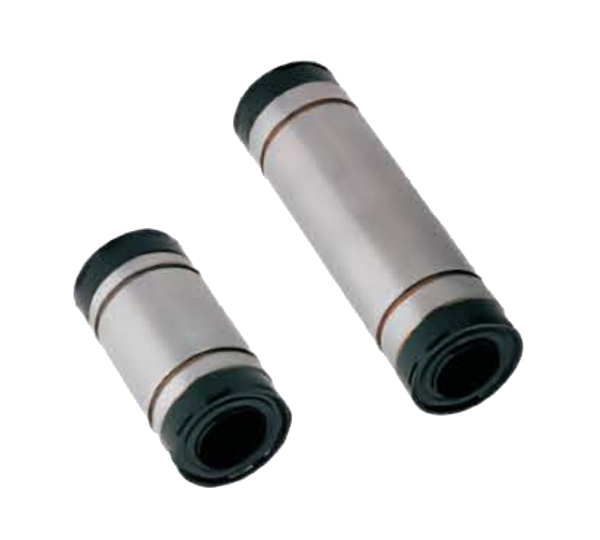

1. Vòng bi tuyến tính tiêu chuẩn: Với cấu trúc khép kín hoàn toàn, chúng mang lại hiệu suất chống bụi và chống thấm nước tối ưu, phù hợp với hầu hết các điều kiện làm việc thông thường. Thiết kế đối xứng cho phép định hướng lắp đặt không bị hạn chế, giúp đơn giản hóa đáng kể quy trình lắp ráp.

2. Vòng bi tuyến tính kiểu hở: Được trang bị các khe điều chỉnh chính xác trên thành bên của xi lanh ngoài, cho phép người dùng tinh chỉnh khe hở hướng tâm thông qua bu lông điều chỉnh. Tính năng này bù trừ hiệu quả các lỗi lắp đặt, khiến chúng đặc biệt phù hợp cho các ứng dụng đòi hỏi độ chính xác chuyển động cao.

3. Vòng bi tuyến tính điều chỉnh khe hở: Kết hợp cơ chế tải trước độc đáo, loại bỏ rung động nhỏ trong quá trình vận hành. Mẫu vòng bi này vượt trội trong các lĩnh vực có yêu cầu nghiêm ngặt về độ ổn định chuyển động, chẳng hạn như dụng cụ chính xác và thiết bị kiểm tra.

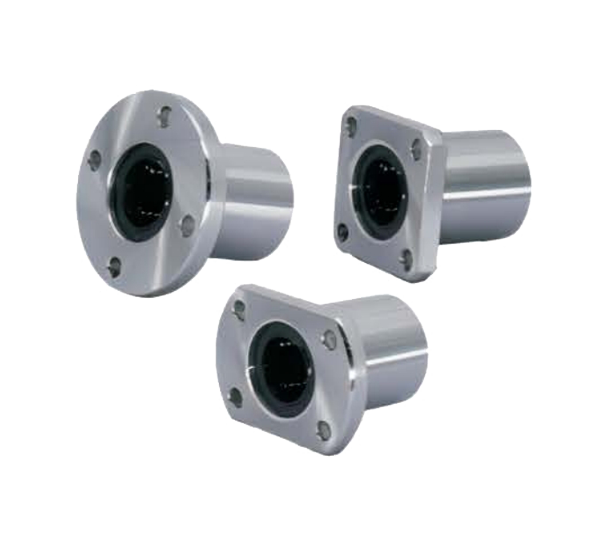

4. Vòng bi tuyến tính có bích: Tích hợp bích lắp đặt vào thân vòng bi một cách sáng tạo, sản phẩm này không chỉ tiết kiệm không gian lắp đặt mà còn tăng cường đáng kể độ cứng của kết cấu. Thiết kế bích nhiều lỗ mang đến các tùy chọn lắp đặt linh hoạt, lý tưởng cho các ứng dụng hạn chế về không gian.

IV. Lựa chọn vật liệu và điều chỉnh điều kiện làm việc

Chúng tôi cung cấp các giải pháp toàn diện trong việc lựa chọn vật liệu:

1. Sản phẩm đạt tiêu chuẩn: Được sản xuất từ ​​thép carbon chất lượng cao và trải qua quy trình xử lý nhiệt đặc biệt, sản phẩm đảm bảo độ bền chắc đồng thời có khả năng chống mài mòn tuyệt vời. Lớp mạ crôm bề mặt giúp tăng cường khả năng chống gỉ sét, phù hợp với môi trường công nghiệp nói chung.

2. Sản phẩm đạt tiêu chuẩn chống ăn mòn: Được làm từ thép không gỉ 304 hoặc 440, sản phẩm được xử lý bằng kỹ thuật đặc biệt để đảm bảo độ ổn định kích thước. Dòng sản phẩm này có thể chịu được môi trường axit, kiềm và ẩm ướt, đáp ứng đầy đủ các yêu cầu nghiêm ngặt của các ngành công nghiệp như chế biến thực phẩm và thiết bị y tế.

Đối với vật giữ, chúng tôi cung cấp hai lựa chọn: vật giữ bằng thép có độ bền và độ chắc cao hơn, phù hợp với điều kiện tải trọng nặng hoặc tải trọng va đập; vật giữ bằng nhựa có khả năng giảm tiếng ồn và kiểm soát chi phí vượt trội, lý tưởng cho các ứng dụng tải trọng nhẹ, tiếng ồn thấp.
