Productfeatures:

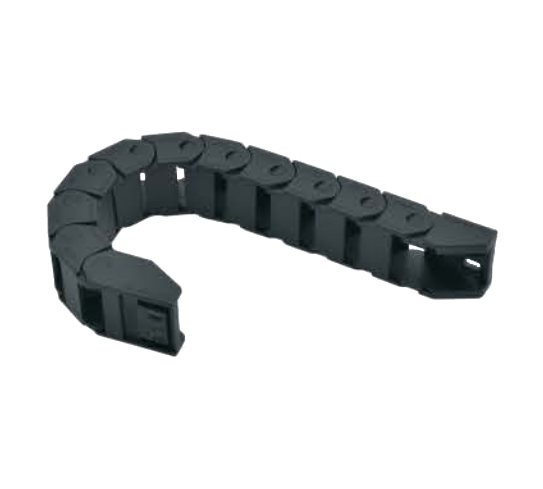

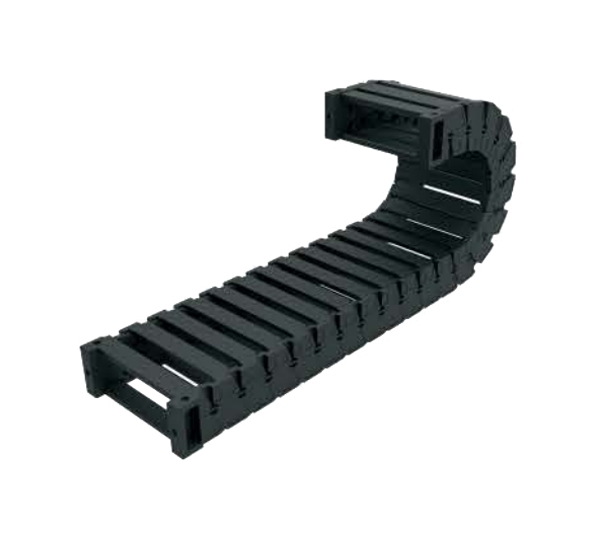

Được thiết kế cho tải trọng trung bình đến cao, dây xích gia cường này có các lỗ đường kính trong/ngoài có thể điều chỉnh để sắp xếp cáp và ống dẫn một cách linh hoạt.
Các tính năng chính
• Độ bền cao: Được chế tạo từ vật liệu bền chắc cho các ứng dụng đòi hỏi cao và gia tốc lớn.
• Phân tách linh hoạt: Các khe hở có thể điều chỉnh giúp tối ưu hóa không gian và ngăn ngừa mài mòn cáp.
• Hoạt động đáng tin cậy: Thiết kế chắc chắn đảm bảo chuyển động mượt mà và tuổi thọ cao.
• Dễ dàng tiếp cận: Giúp việc lắp đặt, kiểm tra và bảo trì diễn ra nhanh chóng.
Ứng dụng
Thích hợp cho robot hạng nặng, máy CNC cỡ lớn, hệ thống hậu cần tự động và thiết bị xây dựng, nơi mà độ bền, độ tin cậy và khả năng quản lý cáp linh hoạt là yếu tố thiết yếu.
| Kiểu | Bán kính uốn cong R | Số mắt xích N | Kết nối | H | D | K | Chiều cao không gian thực tế HF | CHIỀU RỘNG NGOÀI W | |
| Mã số series | Chiều rộng bên trong F | ||||||||
Dây kéo ZH09BJ ZH09BK | 38 | 55 | 1~ | ZH10BU38 ZH10BV38 | 146 | 122 | 292 | 176 | 54 |
| 75 | 185 | 140 | 350 | 215 | |||||
| 100 | 235 | 165 | 430 | 265 | |||||
| 50 | 55 | ZH10BU50 ZH10BV50 | 146 | 122 | 292 | 176 | 66 | ||
| 75 | 185 | 140 | 350 | 215 | |||||
| 100 | 235 | 165 | 430 | 265 | |||||
| 60 | 55 | ZH10BU60 ZH10BV60 | 146 | 122 | 292 | 176 | 76 | ||
| 75 | 185 | 140 | 350 | 215 | |||||
| 100 | 235 | 165 | 430 | 265 | |||||
| 75 | 55 | ZH10BU75 ZH10BV75 | 146 | 122 | 292 | 176 | 91 | ||
| 75 | 185 | 140 | 350 | 215 | |||||
| 100 | 235 | 165 | 430 | 265 | |||||
| Kiểu | Cao độ P | Đường kính cáp tối đa (mm) | Chiều dài tối đa trên không (m) | Khoảng cách di chuyển tối đa cho phép (m) | Chiều cao treo tối đa cho phép (m) | Trọng lượng kg/m | ||
| Mã số series | Chiều rộng bên trong F | ZH09BJ | ZH09BK | |||||
Dây kéo ZH09BJ ZH09BK | 38 | 46 | 17 | 1 | 60 | 25 | 0,82 | 0,92 |
| 50 | 0,9 | 1.04 | ||||||
| 60 | 1.06 | 1.17 | ||||||
| 75 | 1.18 | 1,31 | ||||||
