Nhà máy iHF cung cấp thiết bị 3C hiệu năng cao với chi phí hợp lý.

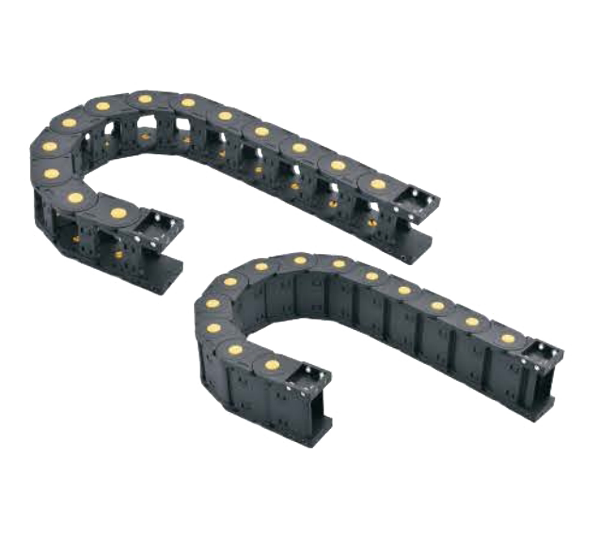

Ống dẫn/đầu nối cáp - Dòng sản phẩm tiết kiệm chi phí 5/7/10 - Không thể mở, đa năng, trọng lượng nhẹ

Productfeatures:

Dòng sản phẩm này cung cấp các máng dẫn cáp bằng nhựa kỹ thuật loại nhẹ, kín, được thiết kế để tiết kiệm chi phí và bền bỉ. Số hiệu sản phẩm (5, 7, 10) chỉ chiều cao bên trong (mm), quyết định không gian bên trong và khả năng chịu tải.

Các tính năng chính

• Thiết kế kín: Các tấm bên không thể mở giúp bảo vệ dây cáp/ống dẫn khỏi bụi, vụn kim loại và chất làm mát.

• Cấu trúc nhẹ: Được làm từ nhựa kỹ thuật để có trọng lượng nhẹ và bán kính uốn cong nhỏ.

• Hiệu quả chi phí cao: Cấu trúc đơn giản cung cấp hướng dẫn đáng tin cậy với mức giá cạnh tranh.

• Tùy chọn kích thước: Chiều cao bên trong 5, 7 hoặc 10 mm phù hợp với nhiều loại cáp và tải trọng khác nhau.

Ứng dụng

Lý tưởng cho các ứng dụng tự động hóa tải trọng trung bình đến thấp trong môi trường sạch hoặc ít bị ô nhiễm. Các ứng dụng phổ biến bao gồm thiết bị tự động hóa nhỏ, kiểm tra điện tử, máy móc CNC hạng nhẹ, dụng cụ phòng thí nghiệm và hệ thống hậu cần.

Hướng dẫn lựa chọn

· Mẫu 5: Dành cho các đường tín hiệu, ống dẫn mỏng hoặc cáp quang trong các thiết lập nhỏ gọn.

• Mẫu 7: Kích thước đa năng phù hợp với cáp điều khiển và ống dẫn có đường kính trung bình.

• Model 10: Hỗ trợ cáp nguồn (ví dụ: động cơ servo) với ống dẫn khí cho các bộ truyền động điện nhỏ gọn.

Nhà máy iHF cung cấp thiết bị 3C hiệu năng cao với chi phí hợp lý.

Nhận báo giá miễn phí

Nhà cung cấp cáp

Kiểu		Bán kính uốn cong R	Số mắt xích N	Kết nối	H	D	K	Chiều cao không gian thực tế HF	Trọng lượng kg/m
Mã số series	Thông số kỹ thuật	Bán kính uốn cong R	Số mắt xích N	Kết nối	H	D	K	Chiều cao không gian thực tế HF	Trọng lượng kg/m
Dây kéo ZH13ZE	0505	15	1~	Không có tấm hình lược ZH14ZL	38	39	87	53	0,05
	0505	18			44	42	97	59	0,05
	0507	15			38	39	87	53	0,06
	0507	18			44	42	97	59	0,06
	0510	15			38	39	87	53	0,07
	0510	18			44	42	97	59	0,07
	0707	15		Với tấm hình lược ZH142L	40	40	87	55	≈0,07
	0707	28			66	53	128	76
	0710	15			40	40	87	55
	0710	28			66	53	128	76
	0716	15			40	40	87	55
	0716	28			66	53	128	76
	07:30	15			40	40	87	55
	07:30	28			66	53	128	76
	1010	18			49	50	109	64	≈0,1
		28			69	60	140	84
		38			89	70	171	104
	1015	18			49	50	109	64
		28			69	60	140	84
		38			89	70	171	104
	1020	18			49	50	109	64
		28			69	60	140	84
		38			89	70	171	104

Kiểu		Chiều cao bên trong B	Chiều cao bên ngoài C	Chiều rộng bên trong F	CHIỀU RỘNG NGOÀI E	Cao độ P	Đường kính cáp tối đa (mm)	Khả năng chịu tải tối đa trên cao kg/m	Chiều dài tối đa trên không (m)
Mã số series	Thông số kỹ thuật
Dây kéo ZH13ZE	0505	5	8	5	9	10	3,5	0,05	0,5
	0507			7	11
	0510			10	14
	0707	7	10	7	12	17	5	0,15	0,5
	0710			10	15
	0716			16	21	10
	07:30			30	35
	1010	10	12,5	10	16	20	8	0,35	1
	1015			15	21
	1020			20	26

Đầu nối

Kiểu		Chiều rộng bên trong	A ₁	A ₂	B ₁	B ₂	C ₁	C ₂	L	số răng lược	Nhà cung cấp dịch vụ cáp áp dụng
Mã số series	Thông số kỹ thuật	Chiều rộng bên trong	A ₁	A ₂	B ₁	B ₂	C ₁	C ₂	L	số răng lược	Nhà cung cấp dịch vụ cáp áp dụng
Đầu nối ZH14ZL	0505	5	-	-	5.2	7	9.1	9.2	4	0	ZH13ZE-0505
	0507	7			7.2	9	11.1	11.2			ZH13ZE-0507
	0510	10			10.2	12	14.1	14.2			ZH13ZE-0510
	0707	7	3.7	3.2	7	9.3	12	11.6	9	1	ZH13ZE-0707
	0710	10	5.2		10	12.3	15	14.6		1	ZH13ZE-0710
	0716	16	7.2		16	18.3	21	20,6		2	ZH13ZE-0716
	07:30	30	5.4		30	32.3	35	34,6		3	ZH13ZE-0730
	1010	10	7.2	4.2	10	12,8	16	16	5	1	ZH13ZE-1010
	1015	15			15	17,8	21	21		1	ZH13ZE-1015
	1020	20			20	22,8	26	26		2	ZH13ZE-1020
