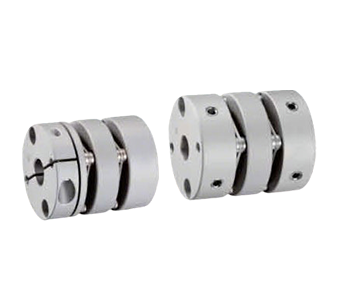

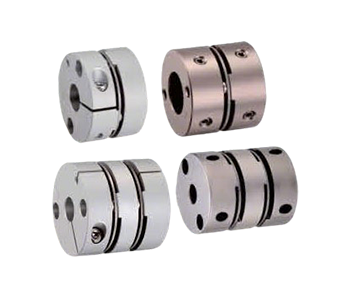

Bộ phận máy CNC iHF Khớp nối nhôm với màng chắn kép
Dẫn dắt thế giới bằng truyền động hành tinh và dẫn đầu tương lai bằng sản xuất chính xác
Tính năng sản phẩm:

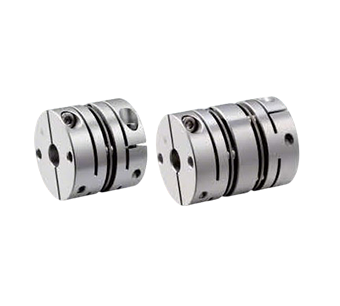

Khớp nối màng kép hợp kim nhôm loại kẹp ngắn
1.Vật liệu
- Đùm: Hợp kim nhôm cường độ cao
- Màng ngăn: thép không gỉ 304
2. Hiệu suất
- Độ cứng xoắn cao giúp kiểm soát trục quay chính xác
- Thiết kế mở rộng để bù trừ sai lệch hướng tâm, góc và trục hiệu quả
- Kết nối trục-trung tâm không có khe hở để vận hành theo hai chiều
- Quán tính thấp phù hợp cho các ứng dụng tốc độ cao
3. Tính năng thiết kế
- Tối ưu hóa cho tích hợp động cơ servo/động cơ bước
- Phương pháp kẹp chặt bằng vít
4. Ứng dụng chính
- Hệ thống điều khiển chuyển động có độ chính xác cao
- Thiết bị tự động hóa công nghiệp
- Robot và máy móc CNC
Khớp nối nhôm cho chi tiết máy CNC với màng chắn kép không chỉ là một đầu nối đơn thuần mà còn là một giải pháp được thiết kế chính xác, đảm bảo truyền động trơn tru, không bị rơ le và đáng tin cậy. Thân máy bằng nhôm nhẹ kết hợp với thiết kế màng chắn kép tiên tiến khiến sản phẩm trở thành lựa chọn hoàn hảo cho máy móc CNC, robot, tự động hóa và các ngành công nghiệp đòi hỏi độ chính xác cao khác.
Đối với các doanh nghiệp muốn nâng cao năng suất, độ chính xác và độ bền, đầu tư vào khớp nối nhôm với công nghệ màng ngăn kép là một quyết định thông minh đảm bảo giá trị lâu dài.
| Người mẫu | L | Mô-men xoắn cho phép (N·m) | Độ lệch cho phép (Bán kính) (mm) | Độ lệch góc cho phép (<°) | Độ dịch chuyển trục cho phép (mm) | Tốc độ tối đa cho phép (RPM) | Độ cứng xoắn tĩnh (Nm/rad) | Mô men quán tính (Nm) | Trọng lượng khớp nối (g) | |
| Kiểu | D | |||||||||
| QLDAW | 19 | 24,5 | 1 | 0,12 | 1,5 | ±0,18 | 10000 | 500 | 8,19×10 -6 | 13.2 |
| 26 | 30 | 1,5 | 0,15 | 1,5 | ±0,30 | 10000 | 1850 | 1,7×10 -6 | 32 | |
| 32 | 38 | 3 | 0,17 | 1,5 | ±0,36 | 10000 | 2850 | 7,6×10 -5 | 58 | |
| 34 | 38 | 3 | 0,17 | 1,5 | ±0,36 | 10000 | 4050 | 9.0×10 -5 | 71 | |
| 39 | 47 | 6 | 0,22 | 1,5 | ±0,45 | 10000 | 9000 | 2,7×10 -5 | 110 | |
| 44 | 47 | 9 | 0,22 | 1,5 | ±0,54 | 10000 | 10000 | 3,8×10 -5 | 134 | |
| 50 | 53 | 16 | 0,23 | 1,5 | ±0,68 | 10000 | 16000 | 4,2×10 -5 | 225 | |
| 56 | 57 | 25 | 0,27 | 1,5 | ±0,72 | 10000 | 25000 | 1,14×10 -4 | 298 | |
| 68 | 68 | 60 | 0,31 | 1,5 | ±0,8 | 10000 | 35000 | 1,8×10 -4 | 472 | |
| 82 | 87 | 80 | 0,55 | 1,5 | ±0,8 | 10000 | 70000 | 2,25×10 -4 | 983 | |
Các lỗ khoan bên trong ở cả hai đầu khớp nối có thể được kết hợp tự do giữa đường kính tối thiểu và tối đa, được gia công theo dung sai tiêu chuẩn H7. Kích thước lỗ khoan được liệt kê trong bảng chỉ mang tính chất tham khảo; đối với các yêu cầu về lỗ khoan tùy chỉnh, vui lòng liên hệ với bộ phận hỗ trợ khách hàng, đại diện bán hàng hoặc nhân viên kỹ thuật của chúng tôi để biết thông số chi tiết.
| Người mẫu | L | d1,d2 (Có thể lựa chọn đường kính lỗ then cho kích thước trên 6mm.) | LF | φd3 | S | F | M | Mô-men xoắn cố định (Nm) | |
| Kiểu | D | Màng loa kép | |||||||
| QLDAW | 19 | 24,5 | 3 4 5 6 6.35 7 8 | 9.1 | 9 | 1.8 | 3.3 | M2.5 | 0,8 |
| 26 | 30 | 5 6 6,35 7 8 9 9,525 10 11 12 12,7 14 | 10.6 | 15 | 2.6 | 3.9 | M3 | 1.2 | |
| 32 | 38 | 5 6 6,35 7 8 9 9,525 10 11 12 12,7 14 15 | 12,25 | 15,5 | 3,5 | 3,85 | M3 | 1.2 | |
| 34 | 38 | 5 6 6,35 7 8 9 9,525 10 11 12 12,7 14 15 16 | 12,25 | 16,5 | 3,5 | 4,85 | M4 | 2,5 | |
| 39 | 47 | 6 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 | 14,9 | 19.3 | 4.4 | 5 | M4 | 2,5 | |
| 44 | 47 | 6 8 9 9 9.525 10 11 12 12.7 14 15 16 17 18 19 20 22 | 14,9 | 22,5 | 4,5 | 5 | M4 | 2,5 | |
| 50 | 53 | 6 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 25 28 30 32 | 18.1 | 26 | 4.8 | 5.8 | M5 | 5.0 | |
| 56 | 57 | 12 14 15 16 17 18 19 20 22 24 25 28 30 32 | 19,75 | 32,5 | 5,5 | 6.4 | M5 | 5.0 | |
| 68 | 68 | 16 17 18 19 20 22 24 25 28 30 32 35 38 | 23,35 | 38,3 | 6.3 | 7.7 | M6 | 8.0 | |
| 82 | 87 | 17 18 19 20 22 24 25 28 30 32 35 38 40 42 | 30 | 45,5 | 8 | 9,7 | M8 | 20 | |
Mô men quán tính và tất cả các thông số kỹ thuật được cung cấp đều được đo bằng kích thước lỗ khoan tối đa làm tiêu chuẩn tham chiếu. Mô-men xoắn định mức tối đa tương quan trực tiếp với tuổi thọ chịu mỏi của khớp nối. Đường kính ngoài lớn hơn làm tăng khả năng chịu tải, trong khi đường kính ngoài nhỏ hơn cho phép tốc độ tối đa cho phép cao hơn.
| Người mẫu | Kiểu | Vật liệu | Xử lý bề mặt | Phụ kiện | ||
| Nhà ở | Cơ hoành | |||||
| QLDAW | Màng loa kép | Loại kẹp ngắn | Hợp kim nhôm | Thép không gỉ | Anodized | Vít đầu chìm (SHCS) |
