Hình học của hướng dẫn không ma sát: Kỹ thuật chính xác ở cấp độ Micron trong tự động hóa

Trong tự động hóa hiệu suất cao, gia công CNC, robot và thiết bị y tế, hiệu suất dịch chuyển động học quyết định độ chính xác cuối cùng của hệ thống. Cơ chế định vị tuyến tính phải hoạt động với độ lặp lại tuyệt đối, dịch chuyển tải trọng nặng hoặc mẫu vật vi mô mà không gây ra sai lệch hình học, rung động ngược hoặc ma sát trong chu kỳ vận hành kéo dài. Trong khi các kỹ sư thường tập trung nhiều vào việc chọn đúng ổ trục tuyến tính hoặc vít bi truyền động, thì đường cơ sở nền tảng của bất kỳ thiết lập chuyển động tuyến tính chính xác nào thực sự là đường ray kết cấu bên dưới nó. Một sự thay đổi nhỏ về độ tròn của trục, biên dạng bề mặt hoặc độ thẳng sẽ ngay lập tức gây ra hiện tượng mài mòn ổ trục sớm, hệ số ma sát thất thường và liên kết cơ học.

Để loại bỏ những lỗi động học này, các nhà thiết kế hệ thống chuyển động hiện đại đang tránh xa kết cấu thép tiêu chuẩn, không nối đất và chỉ định các trục nối đất chính xác chuyên dụng. Việc triển khai trục dẫn hướng tuyến tính có độ chính xác cao cấp công nghiệp sẽ biến đổi hoàn toàn giao diện cơ học. Bằng cách thiết lập một rãnh tham chiếu đồng nhất về kích thước, không bị biến dạng, thành phần này cho phép các vòng bi tuyến tính chạy với độ êm ái tối đa của chất lỏng và không có hiện tượng hoạt động thất thường.

Tập đoàn iHF đứng ở vị trí tiên phong tuyệt đối trong lĩnh vực sản xuất cơ khí có độ chính xác cao này. Bằng cách kết hợp máy mài không tâm hiện đại với các quy trình làm cứng cảm ứng nghiêm ngặt, Tập đoàn iHF cung cấp các trục tuyến tính mạnh mẽ được thiết kế để xử lý tải trọng động cao trong khi vẫn duy trì độ chính xác về vị trí đặc biệt.

1. Kiến trúc chiều: Vai trò quan trọng của các phụ kiện dung sai g6

Yêu cầu cơ bản của bất kỳ tổ hợp tuyến tính tốc độ cao nào là giảm thiểu khe hở xuyên tâm giữa các con lăn bên trong ống lót bi và bề mặt bên ngoài của trục dẫn hướng. Nếu khoảng trống này quá lỏng, hệ thống sẽ chao đảo, làm giảm độ chính xác của việc định vị. Nếu đồ đạc quá chật, các quả bóng thép tuần hoàn sẽ bị nén quá mức, dẫn đến ma sát cơ học cao và mài mòn nghiêm trọng ngay lập tức.

Loạt Dẫn hướng tuyến tính trục thẳng tiêu chuẩn này đóng vai trò là thành phần cốt lõi cơ bản để xây dựng các hệ thống chuyển động tuyến tính chính xác và đáng tin cậy. Để đảm bảo sự hài hòa cơ học hoàn hảo, các hệ thống dẫn hướng này được sản xuất nghiêm ngặt theo dung sai độ chính xác cao g6.

Tiêu chuẩn lắp đặt g6 ISO thể hiện ranh giới kỹ thuật nghiêm ngặt. Ví dụ: trên trục tiêu chuẩn 20 mm, thông số kỹ thuật g6 yêu cầu đường kính phải duy trì nghiêm ngặt trong cửa sổ micromet nhỏ, hơi dưới kích thước danh nghĩa một chút để đảm bảo khe hở vừa khít với vòng bi tuyến tính tiêu chuẩn. Khả năng kiểm soát kích thước cực cao này đảm bảo khe hở tối thiểu, ghép nối trơn tru với vòng bi tuyến tính. Bằng cách loại bỏ sự dao động thất thường của đường kính trục, nền tảng của Tập đoàn iHF đảm bảo phân phối tải trước đồng đều trên tất cả các rãnh bi tuần hoàn, loại bỏ hoàn toàn các gai ma sát thất thường và cho phép di chuyển tuyến tính cực kỳ êm ái, ít tiếng ồn.

2. Luyện kim bề mặt tiên tiến: Đạt được khả năng chống mài mòn và ăn mòn vượt trội

Trong môi trường sàn nhà máy khắc nghiệt—chẳng hạn như dây chuyền lấy và đặt tốc độ cao, tự động đóng gói hoặc các trạm phụ xử lý chất lỏng hóa học—trục dẫn hướng phải đối mặt với ma sát cơ học liên tục và tiếp xúc với các điều kiện môi trường khắc nghiệt. Nếu không có phương pháp xử lý bề mặt tiên tiến, thép thô sẽ nhanh chóng bị mài mòn và rỉ sét cục bộ trong khí quyển, làm mất đi độ mịn cần thiết cho các bi chịu lực.

Để chống lại áp lực môi trường và cơ học này, bề mặt trục được mạ Chrome cứng. Sự lắng đọng điện hóa này tạo ra một lá chắn cấu trúc bên ngoài liên kết hóa học với kim loại cơ bản, đạt được độ cứng bề mặt tối đa HRC 58.

Lớp có độ cứng cao này mang lại khả năng chống mài mòn và ăn mòn đặc biệt để kéo dài tuổi thọ sử dụng đáng kể. Lõi bên dưới vẫn cứng và dẻo để hấp thụ mômen uốn cấu trúc, trong khi bề mặt crôm HRC 58 siêu cứng dễ dàng chịu được ứng suất tiếp xúc lăn mạnh của vòng bi thép tuần hoàn. Hơn nữa, lớp mạ crom siêu mịn mang lại hệ số ma sát cực kỳ thấp, giảm sinh nhiệt khi di chuyển ở tốc độ cao và giữ cho hệ thống hoạt động sạch sẽ mà không bị hư hỏng bôi trơn thường xuyên.

3. Cấu hình cấu trúc: Tính linh hoạt về kích thước mở rộng từ vi mô đến vĩ mô

Thiết kế công nghiệp hiện đại đòi hỏi sự linh hoạt về cấu hình. Máy phân tích chất lỏng chẩn đoán y tế để bàn yêu cầu các bộ phận siêu nhỏ, nhẹ để lắp vừa bên trong vỏ bọc chật hẹp của phòng thí nghiệm, trong khi hệ thống cổng công nghiệp hạng nặng yêu cầu trục có đường kính lớn để chống lại độ lệch dưới tải trọng nhiều tấn.

Để đáp ứng những hạn chế về thiết kế đa dạng này, dòng sản phẩm của Tập đoàn iHF mang đến sự linh hoạt về chiều rộng phù hợp với các dự án kết cấu độc đáo:

● Dụng cụ chính xác vi mô: Có cấu trúc chắc chắn, với phạm vi đường kính tối thiểu bắt đầu từ 3 mm, lý tưởng cho các liên kết bộ truyền động thu nhỏ, hệ thống căn chỉnh quang học và đầu xử lý chất bán dẫn.

●  Thiết bị công nghiệp nặng: Cung cấp đường kính rắn lớn có kích thước lên tới 50mm, được thiết kế để chịu được lực hướng tâm và lực xoắn đáng kể mà không bị cong lệch khỏi vị trí thẳng hàng.

●  Động lực học chiều dài có thể tùy chỉnh: Hỗ trợ chiều dài có thể tùy chỉnh từ 10mm đến 1500mm, cho phép các kỹ sư xây dựng các thiết lập vận chuyển tuyến tính mở rộng hoặc điều chỉnh hành trình ngắn bằng một miếng thép liên tục.

Phổ kích thước toàn diện này cho phép các kỹ sư thiết kế chuẩn hóa các bộ phận tuyến tính của họ trên nhiều biến thể máy móc, đơn giản hóa khâu hậu cần mua sắm và đảm bảo hiệu suất cơ học có thể dự đoán được trên toàn bộ cơ sở.

4. Tích hợp kỹ thuật, gia công tùy chỉnh và xác minh kỹ thuật

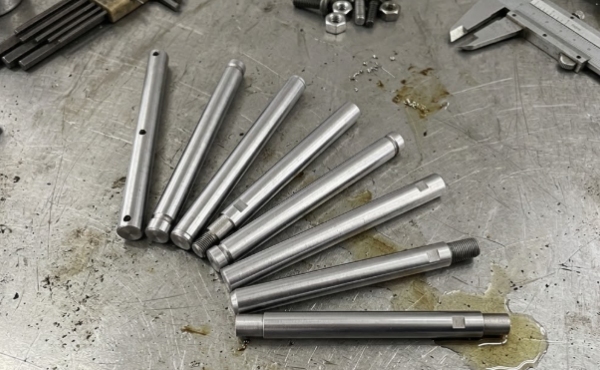

Việc tích hợp trục dẫn hướng tuyến tính tốc độ cao vào máy tự động đòi hỏi phải xem xét kỹ các phương pháp cố định đầu cuối và cấu hình lắp kết cấu. Trục thô, chưa được gia công không thể gắn chắc chắn vào khung máy. Các kỹ sư yêu cầu gia công chính xác phần cuối—chẳng hạn như lỗ ren, ren ngoài, rãnh vòng giữ hoặc đường kính bậc—để khóa trục chắc chắn vào các khối đỡ của nó.

Cơ sở sản xuất tiên tiến của Tập đoàn iHF cung cấp gia công tùy chỉnh có độ chính xác cao dựa trực tiếp vào bản thiết kế kỹ thuật của khách hàng. Bằng cách sử dụng các trung tâm tiện và phay CNC, mọi ren và mặt vát đều được cắt chính xác mà không làm ảnh hưởng đến lớp vỏ ngoài được tôi cứng bằng cảm ứng của thân trục chính.

Thông báo Kỹ thuật: Xin lưu ý rằng tất cả các kích thước kỹ thuật chính xác, xếp hạng tải trọng và dung sai gia công cuối tùy chỉnh đều phải tuân theo hướng dẫn kỹ thuật chính thức.

Việc tư vấn các bảng dữ liệu chính thức cho phép các nhóm kỹ thuật tính toán chính xác các đường cong võng dự kiến, chọn các khối đỡ chính xác và đảm bảo toàn bộ tổ hợp cơ khí hoạt động trơn tru trong giới hạn tải trọng kết cấu an toàn của nó.

5. Chiến lược tìm nguồn cung ứng thương mại: Tối đa hóa ROI vòng đời Kinetic

Từ góc độ quản lý vận hành và mua sắm, việc lựa chọn các bộ phận được mài chính xác từ Tập đoàn iHF là một chiến lược mang tính quyết định để đảm bảo an toàn cho dây chuyền sản xuất của bạn trong tương lai. Việc dựa vào các trục thông thường giá rẻ, cấp thấp hơn có thể làm giảm chi phí vốn ban đầu nhưng lại tạo ra chi phí dài hạn liên tục do hỏng vòng bi sớm, dừng dây chuyền đột xuất và theo dõi bảo trì thường xuyên.

Việc chọn các bộ phận tuyến tính cao cấp của Tập đoàn iHF sẽ trực tiếp giảm tổng chi phí sở hữu của bạn. Sự kết hợp giữa điều khiển dung sai g6 và bề mặt HRC 58 mạ crom đảm bảo rằng các cụm chuyển động tuyến tính của bạn chạy đáng tin cậy trong hàng triệu chu kỳ mà không bị suy giảm chất lượng. Độ ổn định cơ học vững chắc này cho phép các nhà tích hợp hệ thống toàn cầu, nhà chế tạo máy tự động và nhà phân phối robot nhanh chóng vượt qua các cuộc kiểm tra chất lượng nghiêm ngặt, tối đa hóa thời gian hoạt động của thiết bị và thoải mái giành được các gói thầu kỹ thuật thương mại có giá trị cao.
