Cơ bắp vô hình: Bộ truyền động động cơ khớp robot ND-A5216-10 lặng lẽ định nghĩa lại robot chính xác như thế nào

▌Phần I: Bộ truyền động là hệ thần kinh của Robot

Mọi chuyển động của robot—từ thao tác phẫu thuật ở cấp độ micron đến phân loại hậu cần tốc độ cao—đều bắt nguồn từ bộ truyền động khớp. Tuy nhiên, việc lựa chọn bộ truyền động thường được coi là một nhiệm vụ mua sắm hơn là một vấn đề kỹ thuật ở cấp độ hệ thống.

Trong thực tế, bộ truyền động động cơ khớp rô-bốt phải đồng thời quản lý độ gợn mô-men xoắn, hành vi nhiệt, độ trễ bộ mã hóa, sóng hài của lưới bánh răng và độ ổn định của vòng kín. Bất kỳ điểm yếu nào trong một tham số sẽ lan truyền qua toàn bộ chuỗi động học, làm giảm độ chính xác và độ lặp lại.

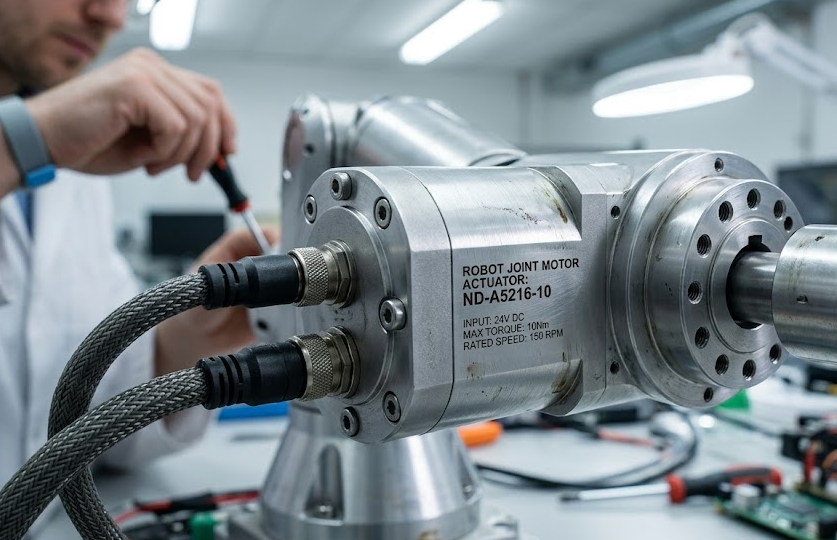

Thiết bị truyền động động cơ chung Robot ND-A5216-10 do Tập đoàn iHF phát triển giải quyết vấn đề này bằng cách tích hợp động cơ, hộp số hành tinh và phản hồi bộ mã hóa kép vào một hệ thống được đồng thiết kế thống nhất thay vì các bộ phận rời rạc. Điều này giúp loại bỏ hiện tượng mất giao diện và cải thiện tính nhất quán động trên tất cả các chế độ vận hành.

▌Phần II: Phân tích kỹ thuật của ND-A5216-10

2.1 Thiết kế điện từ: Ngăn chặn mô-men xoắn

Thách thức chính trong chuyển động chính xác là mô-men xoắn bánh răng, gây ra bởi sự tương tác giữa rôto và stato. Nó tạo ra gợn sóng tốc độ thấp, săn tìm vị trí và tiếng ồn âm thanh.

ND-A5216-10 giảm thiểu điều này thông qua hình dạng khe được tối ưu hóa và thiết kế rôto nam châm lệch. Tối ưu hóa phần tử hữu hạn đảm bảo đầu ra mô-men xoắn trơn tru ngay cả dưới 100 vòng/phút, một phạm vi quan trọng để lắp ráp chính xác, kiểm soát lực và các tác vụ chèn tinh vi.

2.2 Giảm tốc bánh răng hành tinh: <3 phản ứng dữ dội phút Arc

Bộ truyền động tích hợp hộp số hành tinh xoắn ốc có độ chính xác cao với phản ứng ngược dưới 3 phút cung (0,05°). Trên cánh tay dài 1 mét, điều này tương ứng với độ lệch đầu <0,87 mm chỉ tính từ phản ứng ngược của bánh răng.

Bánh răng xoắn ốc mang lại sự tương tác tiến bộ, cung cấp:

● Mật độ mô men xoắn cao hơn bánh răng trụ

●  Giảm khả năng truyền rung

●  Giảm lượng âm thanh phát ra để tạo ra môi trường an toàn cho con người

So với các hệ thống thúc đẩy, việc giảm hành tinh xoắn ốc giúp cải thiện độ êm ái và phân bổ tải trọng, tăng cường độ ổn định cấu trúc và phản ứng động.

2.3 Kiến trúc bộ mã hóa kép

Không giống như các hệ thống bộ mã hóa đơn suy ra chuyển động đầu ra thông qua tỷ số truyền, ND-A5216-10 sử dụng bộ mã hóa kép:

●  Bộ mã hóa phía động cơ để điều khiển chuyển mạch và vận tốc

●  Bộ mã hóa phía đầu ra cho vị trí trục thực

Điều này giúp loại bỏ các lỗi tích lũy do phản ứng ngược, tuân thủ xoắn và giãn nở nhiệt. Nó cũng cho phép chẩn đoán theo thời gian thực bằng cách so sánh độ lệch vị trí của động cơ và đầu ra, cho phép phát hiện sớm tình trạng hao mòn cơ học.

2.4 Điều khiển vòng kín thống nhất

Bộ truyền động hỗ trợ điều chỉnh đồng thời mô-men xoắn, tốc độ và vị trí thông qua các vòng điều khiển xếp tầng:

●  Vòng mô-men xoắn: băng thông 1–5 kHz

●  Vòng lặp vận tốc: 200–500 Hz

●  Vòng lặp vị trí: 50–200 Hz

Động lực nghịch đảo tiến thẳng bù đắp cho các hiệu ứng quán tính và phi tuyến, giảm lỗi theo dõi khi tăng tốc nhanh. Điều này cho phép chuyển đổi liền mạch giữa chuyển động tốc độ cao và điều khiển lực tuân thủ mà không cần chuyển đổi chế độ.

▌Phần III: Hiệu suất động và nhiệt

3.1 Đảo ngược hướng nhanh chóng

Thời gian chu kỳ trong chế tạo robot thường bị chi phối bởi sự giảm tốc và đảo chiều hơn là tốc độ tối đa. ND-A5216-10 giảm độ trễ đảo ngược thông qua:

●  Quán tính rôto thấp

●  Băng thông vòng lặp hiện tại cao

●  Kiểm soát sự tuân thủ cơ học trong bộ truyền bánh răng

Điều này giảm thiểu sự dao động và cải thiện năng suất trong các hệ thống gắp và đặt, hàn và kiểm tra.

3.2 Quản lý nhiệt

Độ ổn định nhiệt là rất quan trọng trong hoạt động liên tục. Nhiệt độ tăng làm tăng điện trở, giảm hằng số mô-men xoắn và tăng tốc độ lão hóa cách điện.

Bộ truyền động giải quyết vấn đề này thông qua:

●  Thiết kế stato có hệ số lấp đầy bằng đồng cao

●  Vật liệu bầu dẫn nhiệt

●  Vỏ nhôm có gân giúp cải thiện khả năng đối lưu

Những tính năng này giúp giảm công suất và duy trì công suất mô-men xoắn ổn định khi vận hành 24/7.

▌Phần IV: Miền ứng dụng

4.1 Sản xuất chính xác

Trong sản xuất lắp ráp vi mô và điện tử, yêu cầu độ chính xác đạt ± 0,02–0,05 mm. ND-A5216-10 cho phép thực hiện điều này thông qua phản ứng ngược thấp, phản hồi kép và đầu ra mô-men xoắn mượt mà. Nó đặc biệt hiệu quả ở các khớp cổ tay của cánh tay robot đa trục để thực hiện các nhiệm vụ định hướng tinh tế.

4.2 Robot cộng tác

Cobot phải tuân thủ giới hạn lực ISO/TS 15066 trong khi vẫn duy trì năng suất. Ma sát thấp, phản ứng mô-men xoắn nhanh và thiết kế ít tiếng ồn của bộ truyền động cho phép tương tác an toàn với con người. Bánh răng xoắn ốc làm giảm âm thanh phát ra, cải thiện khả năng sử dụng tại nơi làm việc.

4.3 Tự động hóa hậu cần

Trong AGV và hệ thống phân loại, khả năng thích ứng là điều cần thiết. Điều khiển chế độ mô-men xoắn cho phép xử lý các tải trọng khác nhau—từ các mặt hàng dễ vỡ đến các bưu kiện nặng—mà không cần thay đổi phần cứng. Tăng tốc và giảm tốc nhanh trực tiếp cải thiện hiệu suất thông lượng.

4.4 Hệ thống kiểm tra và phòng thí nghiệm

Kiểm tra đo lường và chất bán dẫn yêu cầu môi trường có độ rung cực thấp. Khả năng cân bằng rôto của bộ truyền động và ăn khớp bánh răng trơn tru giúp giảm thiểu việc truyền rung, đảm bảo độ ổn định của phép đo trong thiết bị nhạy cảm lân cận.

▌Phần V: Triết lý kỹ thuật của Tập đoàn iHF

Tại iHF Group, việc phát triển thiết bị truyền động tuân theo triết lý đồng thiết kế ở cấp độ hệ thống:

●  Tối ưu hóa mật độ mô-men xoắn trên các lĩnh vực điện từ, nhiệt và cơ học

●  Mô phỏng đa vật lý để loại bỏ sớm hiện tượng cogging và bão hòa

●  Cấu trúc và bộ truyền động tích hợp điều khiển rung ở cấp hệ thống

●  Thiết kế cơ khí nhận biết điều khiển để cải thiện phản ứng động

●  Xác nhận độ bền dựa trên IEC 60068 cho độ tin cậy công nghiệp

ND-A5216-10 không phải là một bộ phận độc lập mà là một phần của hệ thống chuyển động đồng tối ưu hóa được thiết kế cho môi trường sản xuất thông minh.

▌Phần VI: Bối cảnh thị trường

Thị trường thiết bị truyền động robot đang mở rộng nhanh chóng do:

●  Hệ thống sản xuất linh hoạt và tự động hóa Công nghiệp 4.0

●  Sự phát triển của robot cộng tác trong môi trường chung của con người

●  Thu nhỏ máy móc công nghiệp

●  Nhu cầu về mật độ mô-men xoắn cao hơn trong không gian nhỏ gọn

Trong bối cảnh này, các bộ truyền động tích hợp như ND-A5216-10 giảm độ phức tạp của hệ thống bằng cách kết hợp động cơ, hộp số và cảm biến vào một kiến ​​trúc, đẩy nhanh chu kỳ phát triển OEM và cải thiện độ tin cậy.

❓ Câu hỏi thường gặp

Câu hỏi 1: ND-A5216-10 khác với hệ thống động cơ + hộp số như thế nào?

Nó tích hợp động cơ, hộp số hành tinh và bộ mã hóa kép vào một hệ thống được đồng thiết kế, loại bỏ các lỗi căn chỉnh và cải thiện độ chính xác của vòng kín.

Câu 2: Hiệu suất phản ứng dữ dội của nó là gì?

Dưới 3 phút cung, tương ứng với lỗi định vị dưới milimet trên cánh tay robot dài.

Câu 3: Tại sao nên sử dụng bộ mã hóa kép?

Chúng loại bỏ các lỗi suy luận bằng cách đo trực tiếp vị trí đầu ra, cải thiện độ chính xác của quỹ đạo và cho phép bảo trì dự đoán.

Q4: Kiểm soát mô-men xoắn có được hỗ trợ không?

Đúng. Bộ truyền động hỗ trợ điều khiển mô-men xoắn, tốc độ và vị trí theo thời gian thực với phản hồi băng thông cao phù hợp cho các ứng dụng nhạy cảm với lực.

Câu 5: Nó có phù hợp với cobot không?

Đúng. Độ ồn thấp, khả năng kiểm soát mô-men xoắn phù hợp và khả năng phản hồi nhanh khiến nó phù hợp với môi trường cộng tác giữa con người và robot.

Câu hỏi 6: Nó mang lại lợi ích gì trong hệ thống hậu cần?

Điều khiển mô-men xoắn thích ứng cho phép xử lý các tải trọng hỗn hợp có khối lượng và độ dễ vỡ khác nhau mà không cần thay đổi phần cứng.

Câu 7: Tập đoàn iHF cung cấp hỗ trợ gì?

Mô hình CAD, dữ liệu tốc độ mô-men xoắn, phân tích nhiệt và hỗ trợ kỹ thuật ở cấp ứng dụng để tích hợp OEM.
