Tích hợp động cơ servo được thực hiện đơn giản: Hướng dẫn thực hành về cách lắp và cấu hình hộp số servo góc phải của Newgear

Trong bối cảnh tự động hóa ngày nay, các nhà thiết kế máy phải đối mặt với một nghịch lý dai dẳng: cần phải tăng mật độ mô-men xoắn và độ chính xác định vị dưới phút cung, trong khi dấu chân máy tiếp tục co lại. Hộp số hành tinh nội tuyến, mặc dù được sử dụng rộng rãi trong cấu hình đồng trục, thường gây ra những tổn hại về mặt cơ học như khung máy mở rộng, định tuyến hệ thống truyền động không hiệu quả hoặc định hướng động cơ dưới mức tối ưu.

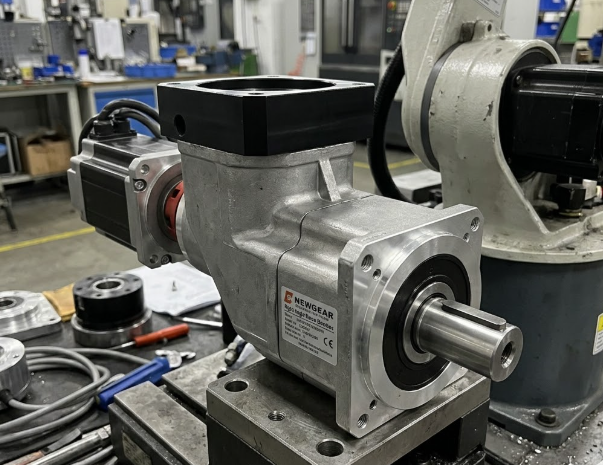

Đây là lúc Hộp số servo góc phải Newgear cung cấp giải pháp thay thế chiến lược. Bằng cách chuyển hướng trục truyền động 90 độ, nó cho phép kết cấu cơ khí nhỏ gọn mà không làm mất đi độ chính xác ở cấp độ servo. Tại Tập đoàn iHF, nhu cầu về cấu hình góc vuông đã tăng lên đáng kể, đặc biệt là từ thiết bị bán dẫn, tự động hóa y tế và robot cộng tác, trong đó hiệu quả về không gian ảnh hưởng trực tiếp đến chi phí và hiệu suất của hệ thống.

Kiến trúc cơ khí: Hypoid vs Bevel vs Worm

Không phải tất cả các hộp số servo góc phải đều mang lại hiệu suất như nhau. Danh mục Newgear chủ yếu sử dụng công nghệ hypoid và vát chính xác, mỗi công nghệ đều có sự cân bằng riêng biệt.

Hộp số Hypoid

Thiết kế hypoid sử dụng bánh răng côn cắt xoắn ốc có trục lệch, cho phép tỷ lệ giảm cao hơn ở dạng nhỏ gọn. Chúng có độ phản ứng ngược thấp, truyền mô-men xoắn mượt mà và khả năng chịu tải vượt trội so với các hệ thống vát tiêu chuẩn. Phần bù cũng cho phép tích hợp ổ trục lớn hơn, cải thiện khả năng xử lý tải trọng hướng tâm và hướng trục—đặc biệt quan trọng trong các hệ thống dẫn động bằng dây đai hoặc bánh răng.

Hộp số côn

Hộp số côn sử dụng các trục giao nhau và có các biến thể cắt thẳng, xoắn ốc và cắt xoắn ốc. Thiết kế xoắn ốc và xoắn ốc mang lại sự tương tác mượt mà hơn và hiệu quả cao hơn. Chúng tiết kiệm chi phí nhưng thường có độ cứng và hiệu suất thấp hơn so với hệ thống hypoid hoặc hành tinh do tải trọng chịu lực cao hơn.

Hộp số giun

Mặc dù có khả năng giảm tốc một giai đoạn cao, nhưng hệ thống sâu lại có hiệu suất thấp và khả năng điều khiển lùi hạn chế, khiến chúng không phù hợp với hầu hết các ứng dụng cấp servo yêu cầu điều khiển chuyển động chính xác.

Do đó, các ứng dụng servo hiện đại chủ yếu dựa vào các giải pháp góc xiên chính xác và hypoid.

Các số liệu hiệu suất chính

Khi chọn hộp số servo góc vuông, bốn thông số rất quan trọng:

1. Phản ứng dữ dội (Arc Minutes)

Phản ứng dữ dội ảnh hưởng trực tiếp đến độ chính xác định vị trong các hệ thống vòng kín. Hộp số hypoid hiệu suất cao đạt được ≤1,3 arcmin, trong khi hệ thống vát chính xác nằm trong khoảng 2–4 arcmin. Cấp độ này hỗ trợ điều khiển chuyển động cấp bán dẫn và CNC.

2. Độ cứng xoắn

Độ cứng cao hơn làm giảm biến dạng đàn hồi dưới tải, cải thiện thời gian ổn định và độ chính xác đường viền trong hệ thống nhiều trục. Bánh răng vòng vỏ tích hợp và vòng bi chịu tải nặng tăng cường đáng kể độ cứng.

3. Mômen đầu ra (Danh định và Đỉnh)

Mô-men xoắn danh định xác định khả năng hoạt động liên tục, trong khi mô-men xoắn cực đại hỗ trợ các sự kiện động ngắn. Phạm vi điển hình trải dài từ 20 Nm đến 10.450 Nm, với công suất cực đại đạt 200–300% mô-men xoắn danh nghĩa.

4. Khả năng tốc độ đầu vào

Động cơ servo hiện đại hoạt động ở tốc độ 3.000–6.000 vòng/phút, với các biến thể tốc độ cao đạt 18.000 vòng/phút. Hộp số phải duy trì những tốc độ này mà không bị suy giảm nhiệt hoặc hỏng bôi trơn.

Ưu điểm tích hợp của thiết kế góc vuông

Cấu hình 90 độ mang lại một số lợi ích ở cấp độ hệ thống ngoài việc tiết kiệm không gian:

◇ Hiệu quả định tuyến cáp

Tính linh hoạt khi định hướng động cơ làm giảm độ căng của cáp và cải thiện độ tin cậy của hệ thống bằng cách giảm thiểu hiện tượng mỏi do uốn cong.

◇ Tích hợp trục rỗng

Nhiều thiết kế hỗ trợ định tuyến xuyên lỗ cho cáp, đường khí nén hoặc cáp quang, loại bỏ vòng trượt trong hệ thống quay.

◇ Giảm quán tính

Giảm bánh răng làm giảm quán tính phản xạ theo bình phương của tỷ số. Hệ thống 10:1 giảm quán tính 100×, cho phép các động cơ nhỏ hơn dẫn động tải lớn hơn một cách hiệu quả.

◇ Lắp đặt linh hoạt

Khả năng tương thích mặt bích tiêu chuẩn (NEMA và định dạng số liệu) cho phép tích hợp động cơ trực tiếp mà không cần bộ điều hợp tùy chỉnh.

Kỹ thuật ứng dụng

Các ngành công nghiệp khác nhau yêu cầu đặc tính hộp số phù hợp:

◆ Máy công cụ CNC

Yêu cầu độ ổn định nhiệt và độ chính xác bền vững. Vòng bi ma sát thấp và khả năng tản nhiệt tối ưu là rất quan trọng.

◆  Robot cộng tác (Cobots)

Yêu cầu trọng lượng và quán tính thấp với phản ứng ngược cực thấp để đảm bảo tương tác giữa người và robot an toàn và định vị chế độ hướng dẫn chính xác.

◆ Thiết bị đóng gói

Yêu cầu độ bền chu kỳ cao dưới tải trọng khởi động-dừng lặp đi lặp lại, yêu cầu vòng bi chịu mỏi và hệ thống bôi trơn ổn định.

◆ Sản xuất thiết bị y tế

Yêu cầu khả năng tương thích trong phòng sạch, ít tạo hạt và hệ thống bôi trơn kín suốt đời để ngăn ngừa ô nhiễm.

Quan điểm kỹ thuật từ Tập đoàn iHF

Tại iHF Group, việc lựa chọn hộp số được coi là một quy trình kỹ thuật ứng dụng chứ không phải là quyết định theo danh mục. Nhu cầu về hệ thống bánh răng chính xác servo tiếp tục tăng khi các ngành công nghiệp chuyển đổi từ hệ thống thủy lực và khí nén sang kiến ​​trúc servo hoàn toàn bằng điện.

Thị trường hộp số chính xác toàn cầu được dự đoán sẽ đạt 6,0 tỷ USD vào năm 2026, với các hệ thống cấp servo chiếm gần một nửa tổng nhu cầu. Để hỗ trợ các OEM, Tập đoàn iHF cung cấp hỗ trợ kỹ thuật đầy đủ bao gồm mô hình hóa tốc độ mô-men xoắn, tích hợp CAD và phân tích khớp quán tính để đảm bảo ghép nối động cơ-hộp số tối ưu.

Khả năng phục hồi của chuỗi cung ứng cũng rất quan trọng. Sự thay đổi trong nguồn cung ứng thép hợp kim và năng lực gia công chính xác đã khiến việc kiểm soát chất lượng cục bộ và tính nhất quán trong sản xuất trở thành ưu tiên chiến lược.

Hiệu suất bảo trì và vòng đời

Hộp số servo góc phải chất lượng cao được thiết kế để vận hành không cần bảo trì, với hệ thống bôi trơn kín được định mức cho hơn 20.000 giờ hoạt động.

Tuy nhiên, giám sát nhiệt vẫn quan trọng. Nhiệt độ tăng quá mức thường cho thấy tình trạng quá tải hoặc sai lệch. Phân tích rung động được khuyến khích sử dụng để bảo trì dự đoán, trong đó những thay đổi trong mẫu tần số âm thanh có thể cho thấy ổ trục hoặc bánh răng bị mòn.

Dấu hiệu rung động cơ bản phải được ghi lại trong quá trình vận hành thử để so sánh lâu dài.

视频

Câu hỏi thường gặp về mật độ cao

Hỏi: Tại sao nên chọn hộp số góc vuông hypoid thay vì truyền động sâu truyền thống?

Đáp: Bánh răng hypoid dựa vào ma sát lăn, duy trì hiệu suất 90-96% và độ phản ứng thấp. Truyền động trục vít dựa vào ma sát trượt, giảm hiệu suất xuống 60-75% và tạo ra tải nhiệt cao không phù hợp để lập chỉ mục servo chính xác.

Hỏi: Những hộp số này có thể được gắn theo bất kỳ hướng nào không?

Đ: Vâng. Hầu hết các thiết bị đều hỗ trợ lắp ngang, dọc hoặc đảo ngược. Tuy nhiên, mức độ đổ đầy dầu mỡ cụ thể phải được xác minh dựa trên hướng đã chọn để đảm bảo bôi trơn lưới bánh răng liên tục.

Hỏi: Hiệu suất so với các thiết kế hành tinh nội tuyến như thế nào?

Đáp: Cấu hình góc vuông có hiệu suất giảm nhẹ từ 2-5% do tổn thất định hướng ở giai đoạn vát. Tuy nhiên, điều này được đánh giá cao hơn nhờ việc giảm dấu chân và lợi thế định tuyến cơ học đạt được.
