Kỹ thuật chính xác trong chuyển động: Vai trò công nghiệp của vít bi trong tự động hóa hiện đại

Trong bối cảnh sản xuất công nghiệp hiện đại, việc định vị có độ chính xác cao không còn là điều xa xỉ nữa—nó là một yêu cầu cơ bản. Từ các giai đoạn căn chỉnh quang học và chế tạo chất bán dẫn đến thiết bị phòng thí nghiệm chuyên dụng, nhu cầu về độ chính xác dưới micron thúc đẩy đổi mới kỹ thuật. Trọng tâm của những điều chỉnh dưới milimet này là một bộ phận quan trọng nhưng thường bị đánh giá thấp: đầu micromet.

Trong khi các micromet cầm tay tiêu chuẩn có mặt khắp nơi trong các cửa hàng để kiểm tra kiểm soát chất lượng, thì các đầu micromet tích hợp lại phục vụ một mục đích cơ bản khác. Chúng được thiết kế dưới dạng cụm lắp ráp phụ cố định hoặc bán cố định trong các hệ thống cơ khí lớn hơn để cung cấp chuyển vị tuyến tính siêu mịn. Việc lựa chọn, cài đặt và tối ưu hóa các thành phần này đòi hỏi sự hiểu biết sâu sắc về các biến số ứng dụng và thiết kế cơ khí.

1. Đầu micromet cơ khí và đầu micromet kỹ thuật số: Sự phân chia về mặt kiến ​​trúc

Khi thiết kế một hệ thống chính xác, bước đầu tiên là phải quyết định giữa đầu micromet cơ học truyền thống và đầu micromet kỹ thuật số tiên tiến. Sự lựa chọn không chỉ quyết định chi phí của hệ thống mà còn cả hiệu quả hoạt động và khả năng tích hợp dữ liệu của nó.

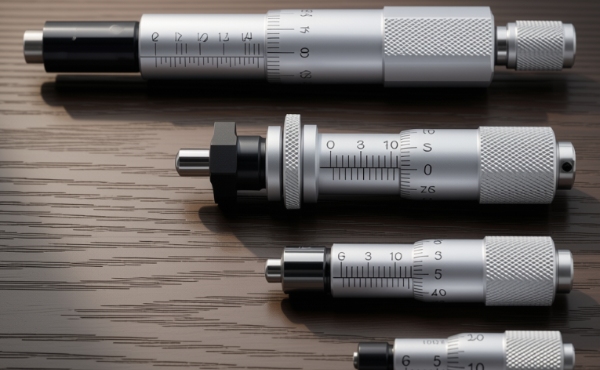

Đầu micromet cơ học: Tiêu chuẩn tương tự

Các biến thể cơ học hoàn toàn dựa vào vít bước có độ chính xác cao (thường là 0,5 mm hoặc 0,25 mm mỗi vòng quay) và thang đo vernier được khắc bằng laser. Ưu điểm chính của họ bao gồm:

Miễn nhiễm với sự can thiệp của môi trường: Không có thiết bị điện tử có nghĩa là không nhạy cảm với

nhiễu điện từ (EMI) hoặc suy thoái nhiệt độ cao.

Tuổi thọ: Với sự bôi trơn thích hợp, đầu cơ khí bằng thép cứng có thể tồn tại hàng thập kỷ khi vận hành thủ công liên tục.

Đầu micromet kỹ thuật số: Độ chính xác dựa trên dữ liệu

Đối với quy trình làm việc tự động hoặc môi trường yêu cầu ghi dữ liệu nhanh, đầu micromet kỹ thuật số điện tử là không thể thiếu. Họ sử dụng bộ mã hóa quay điện dung hoặc quang điện để chuyển chuyển động quay cơ học thành các chỉ số kỹ thuật số. Những lợi ích chính bao gồm:

Đầu ra SPC: Dữ liệu Kiểm soát quy trình thống kê theo thời gian thực có thể được xuất trực tiếp qua cáp SPC đến hệ thống giám sát trung tâm.

Giảm lỗi: Loại bỏ lỗi thị sai của con người khi đọc thang đo vernier, đảm bảo tính nhất quán giữa các toán tử khác nhau.

2. Điều hướng các cấu hình đặc biệt: Mặt cầu và Mặt phẳng

Một cạm bẫy phổ biến trong việc tích hợp hệ thống là bỏ qua hình dạng hình học của đầu trục chính. Sự tương tác giữa trục chính micromet và bề mặt mục tiêu tiếp xúc tác động mạnh mẽ đến độ chính xác của trục và sự phân bố mài mòn.

Đầu micromet mặt phẳng

Trục xoay có đầu phẳng lý tưởng khi đẩy trên bề mặt song song, phẳng hoàn toàn. Chúng phân phối tải trọng dọc trục trên một diện tích bề mặt lớn hơn, giảm ứng suất cục bộ. Tuy nhiên, nếu bề mặt mục tiêu thậm chí hơi lệch hoặc có góc cạnh, hiện tượng tải cạnh sẽ xảy ra, dẫn đến hao mòn sớm và sai số theo dõi phép đo.

Đầu micromet mặt cầu

Khi bề mặt mục tiêu không thể được đảm bảo luôn vuông góc hoàn hảo với trục chính, đầu micromet mặt hình cầu là lựa chọn tối ưu. Đầu có bán kính đảm bảo một điểm tiếp xúc nhất quán, duy nhất bất kể độ lệch góc nhỏ. Cấu hình này được áp dụng rộng rãi trong các giá treo gương quang học và các giai đoạn định vị đa trục trong đó khả năng nghiêng vốn có khi vận hành.

3. Giải pháp kỹ thuật cho môi trường đòi hỏi khắt khe

Các thành phần tiêu chuẩn thường bị hỏng khi làm việc trong môi trường công nghiệp khắc nghiệt. Đối với máy móc công nghiệp tải trọng cao và tự động hóa hạng nặng, các thông số kỹ thuật chung không còn phù hợp. Các nhóm kỹ thuật phải hướng tới các giải pháp bền chắc như đầu micromet công suất lớn được chế tạo với các mặt đo có đầu bằng cacbua và cơ chế ổn định bước chuyên dụng.

Hơn nữa, khi hạn chế về không gian hạn chế tính linh hoạt của thiết kế, việc tích hợp đầu micromet thu nhỏ cho phép đóng gói thành phần mật độ cao mà không làm giảm độ phân giải. Các thành phần có tỷ lệ vi mô này duy trì độ chính xác cao độ tiêu chuẩn trong khi giảm dấu chân tổng thể lên tới 40%.

Trong các cơ sở sản xuất quy mô lớn, nơi tính nhất quán qua hàng nghìn chu kỳ là điều tối quan trọng, việc hợp tác với một nhà sản xuất linh kiện toàn cầu có kinh nghiệm là điều cần thiết. Tập đoàn iHF chuyên cung cấp các bộ phận định vị chính xác và chuyển động tuyến tính cao cấp, đã được kiểm chứng về mặt công nghiệp. Bằng cách tối ưu hóa hình dạng ren bên trong và sử dụng các kỹ thuật làm cứng bề mặt tiên tiến, Tập đoàn iHF đảm bảo rằng các giải pháp micromet của họ chịu được áp lực vận hành liên tục trong khi vẫn duy trì khả năng lặp lại dưới micron.

   视频

4. QA kỹ thuật nâng cao: Giải quyết các thách thức tích hợp

Câu hỏi 1: Làm thế nào để bạn tính toán khả năng chịu tải tới hạn cho đầu micromet trong ứng dụng lực đẩy liên tục?

Khả năng chịu tải dọc trục chủ yếu bị chi phối bởi bước ren và diện tích bề mặt của đai ốc bên trong. Tải trọng tĩnh vượt quá định mức sẽ gây ra biến dạng đàn hồi của ren, dẫn đến hiện tượng phản ứng ngược dọc trục. Đối với các ứng dụng có lực đẩy cao, các kỹ sư nên chỉ định đầu micromet công suất lớn có ren bước thô hơn với cấu hình hình thang được sửa đổi được thiết kế đặc biệt để phân phối lực tuyến tính mà không bị ràng buộc.

Câu hỏi 2: Điều gì gây ra phản ứng dữ dội trong các giai đoạn định vị chính xác và làm cách nào để giảm thiểu phản ứng này?

Phản ứng ngược xảy ra do khe hở vi mô giữa ren trục chính và ren trong của trục cái, điều này cần thiết để cho phép quay. Để giảm thiểu điều này trong các thiết lập quan trọng:

Triển khai lò xo lực không đổi bên ngoài (chẳng hạn như lò xo sóng hoặc lò xo kéo dài) để giữ cho bệ mục tiêu liên tục được tải trước vào đầu micromet.

Sử dụng đầu micromet có đai ốc khóa hoặc thiết kế đai ốc chia mô-men xoắn không đổi để kẹp chặt hoạt động ren sau khi đạt được vị trí cuối cùng.

Câu hỏi 3: Tại sao đầu micromet trục chính không quay lại được ưa chuộng hơn trong các cách sắp xếp quang học tinh tế?

Một trục xoay tiêu chuẩn quay khi nó tiến lên, tác dụng một mômen quay lên bề mặt tiếp xúc. Trong quá trình căn chỉnh quang học, mô-men xoắn này có thể gây xoắn hoặc làm hỏng giá đỡ gương ở mức độ vi mô. Đầu micromet trục chính không quay tiến lên hoàn toàn tuyến tính, loại bỏ sự truyền mô-men xoắn và bảo vệ lớp phủ quang học mỏng manh hoặc vật liệu mục tiêu có độ ma sát cao khỏi bị cắt bề mặt.
