Điều hướng các giới hạn năng suất vi mô: Tối ưu hóa vít bi tải trọng cao trong máy CNC thế hệ tiếp theo

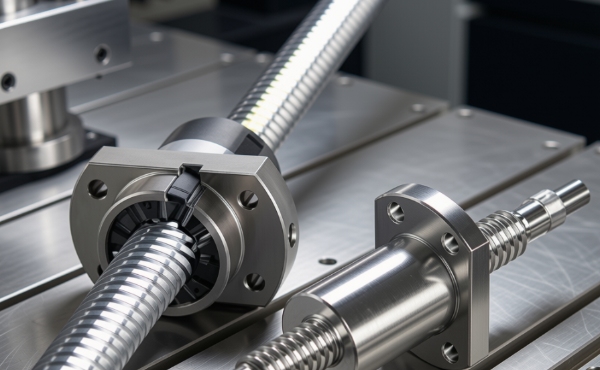

Trong lĩnh vực gia công micromet có độ chính xác cao và tự động hóa đồng bộ đa trục, việc lựa chọn các phần tử truyền tuyến tính quyết định các giới hạn trên của thông lượng hệ thống và độ chính xác theo dõi. Trong khi các công nghệ chuyển động tuyến tính thay thế đã xuất hiện, vít bi chính xácvẫn là thành phần cơ học nền tảng để biến chuyển động quay thành chuyển động tuyến tính có độ cứng cao. Tuy nhiên, do nhu cầu công nghiệp hiện đại đẩy giới hạn vận tốc vượt quá 60 m/phút và yêu cầu tốc độ tăng tốc vượt quá 1,5 g, nên việc thiết kế một hệ thống giảm thiểu cộng hưởng cơ học và gợn sóng vận tốc đòi hỏi sự hiểu biết sâu sắc về động học bên trong.

Đối với các kỹ sư thiết kế và nhà tích hợp hệ thống tìm nguồn cung ứng từ các nhà sản xuất hàng đầu như Tập đoàn iHF, việc đạt được độ chính xác theo dõi lâu dài không chỉ đơn thuần là việc chọn đường kính danh nghĩa và dây dẫn. Nó đòi hỏi một phân tích chi tiết về động lực tuần hoàn của quả bóng, cơ chế suy giảm tải trước và các chiến lược ổn định nhiệt.

Độ cứng cơ học và tối ưu hóa tải trước dưới tải động

Để duy trì độ cứng của hệ thống trong điều kiện gia tốc cao, việc loại bỏ phản ứng ngược dọc trục là điều kiện tiên quyết không thể thương lượng. Các nhà sản xuất vít bi chính xác thường đạt được phản ứng ngược bằng 0 thông qua các kỹ thuật tải trước bên trong được kiểm soát. Cơ chế này dựa vào việc tạo ra một biến dạng đàn hồi được tính toán giữa các bi chịu lực và các đường biên dạng mương, thường sử dụng lựa chọn bi quá khổ (tải trước một đai ốc) hoặc một miếng đệm chuyên dụng giữa hai thân đai ốc riêng biệt (tải trước đai ốc đôi).

Khi chỉ định vít bi tải trọng cao cho các trung tâm phay CNC hạng nặng hoặc máy ép phun nhựa, việc lựa chọn loại tải trước sẽ tác động trực tiếp đến cả độ cứng tĩnh và cấu hình mài mòn nhiệt:

● Tiếp điểm bốn điểm (Đai ốc đơn): Mang lại diện tích nhỏ gọn và khả năng xử lý tải trọng hướng tâm tuyệt vời nhưng có độ nhạy cao hơn đối với độ trượt vi sai, điều này có thể tăng tốc độ sinh nhiệt cục bộ ở tốc độ cao.

●  Tiếp điểm hai điểm (Đai ốc đôi): Mang lại hiệu suất tốc độ cao vượt trội. Bằng cách tách các vùng tải, nó giảm thiểu ma sát bên trong và cho phép cụm vít bi duy trì độ cứng kết cấu mà không gây ra hiện tượng mỏi vật liệu sớm.

Các kỹ sư của Tập đoàn iHF đã tùy chỉnh các biên dạng hình học bên trong để tối ưu hóa góc tiếp xúc (thường được hiệu chỉnh ở 45°) khi chuyển tải động. Sự điều chỉnh hình học cụ thể này đảm bảo rằng ngay cả dưới các ứng suất đảo chiều dọc trục nghiêm trọng, sự phân bố ứng suất tiếp xúc vẫn nằm trong giới hạn đàn hồi của thép chịu lực crom cacbon cao (SUJ2), ngăn ngừa hiện tượng rỗ vi mô và phân tách dưới bề mặt.

Động học nhiệt: Quản lý nhiệt ma sát trong chu trình công suất cao

Yếu tố hạn chế chính trong độ chính xác định vị tuyến tính tốc độ cao là sự giãn nở nhiệt. Khi vít bi chính xác hoạt động theo chu kỳ làm việc liên tục, mô-men xoắn ma sát được tạo ra trong cụm đai ốc sẽ làm tăng nhiệt độ trục. Bởi vì hệ số giãn nở nhiệt của thép xấp xỉ 11,7 × 10-6/°C, chênh lệch nhiệt độ khiêm tốn 5°C trên trục 1 mét có thể gây ra sai số định vị gần 60 μm - làm suy yếu hoàn toàn hệ thống được hiệu chỉnh cho dung sai mức micron.

Để vô hiệu hóa điều này, việc triển khai hiệu suất cao dựa vào phương pháp kỹ thuật theo hai hướng:

1. Động lực bôi trơn nâng cao

Sự lựa chọn giữa mỡ tổng hợp có độ nhớt cao và hệ thống bôi trơn dầu-không khí liên tục phụ thuộc hoàn toàn vào hệ số dm n (trong đó dm là đường kính vòng tròn sân bi tính bằng mm và n là tốc độ quay tính bằng vòng/phút). Đối với các hệ thống vượt quá giá trị dmn là 70.000, việc bôi trơn cưỡng bức bằng dầu với các kênh làm mát tích hợp trở nên quan trọng để loại bỏ năng lượng nhiệt cục bộ khỏi bề mặt đai ốc.

2. Dự ứng lực dọc trục cơ học

Trong quá trình lắp ráp máy công cụ, trục vít bi được kéo căng một cách có chủ ý thông qua các đai ốc khóa nối đất chính xác tại các vòng bi đỡ. Bằng cách áp dụng tải kéo được xác định trước tương đương với lực giãn nở nhiệt dự đoán, sự tăng trưởng vật lý của trục được hấp thụ một cách hiệu quả bằng cách giảm sức căng kết cấu, duy trì khoảng cách bước ổn định trong toàn bộ hành trình di chuyển.

Khắc phục sự cộng hưởng và vận tốc tuần hoàn

Ở quy mô vi mô, chuyển động tuyến tính hiếm khi tuyến tính hoàn toàn. Khi các bi riêng lẻ thoát ra khỏi vùng tải và quay trở lại đường tuần hoàn thông qua các ống hồi lưu hoặc nắp làm lệch hướng, những thay đổi nhỏ trong nội lực sẽ gây ra những dao động nhỏ trong mô-men xoắn vận hành. Hiện tượng này, được gọi là gợn sóng vận tốc, có thể tạo ra các dao động vi mô tần số cao làm suy giảm trực tiếp chất lượng hoàn thiện bề mặt trong các ứng dụng gia công quang học và mài chính xác.

Để giải quyết vấn đề này, Tập đoàn iHF sử dụng các quy trình mài vi tính tiên tiến để hoàn thiện mặt cắt đường bóng với tính liên tục hình học chính xác. Bằng cách thực hiện thiết kế tuần hoàn nâng tiếp tuyến, các quả bóng được nâng lên một cách trơn tru ra khỏi rãnh vòm kiểu Gothic thay vì va chạm đột ngột với cơ chế quay trở lại. Điều này làm giảm tiếng ồn âm thanh lên tới 6 dB và làm phẳng đáng kể đường cong gợn sóng mô-men xoắn, mang lại chuyển động tuyến tính xác định, cực kỳ mượt mà.

Phần kết luận

Vít bi vẫn là thành phần nền tảng trong các hệ thống chuyển động công nghiệp hiện đại, cho phép chuyển động tuyến tính có độ chính xác cao, hiệu quả cao trong nhiều ứng dụng. Sự kết hợp giữa hiệu suất cơ học, khả năng chịu tải và độ chính xác về vị trí khiến nó không thể thiếu trong tự động hóa, robot và kỹ thuật chính xác.

Với khả năng sản xuất tiên tiến và kỹ thuật tập trung vào ứng dụng, Tập đoàn iHF cung cấp các giải pháp vít bi hỗ trợ nhu cầu ngày càng tăng của tự động hóa công nghiệp toàn cầu.
