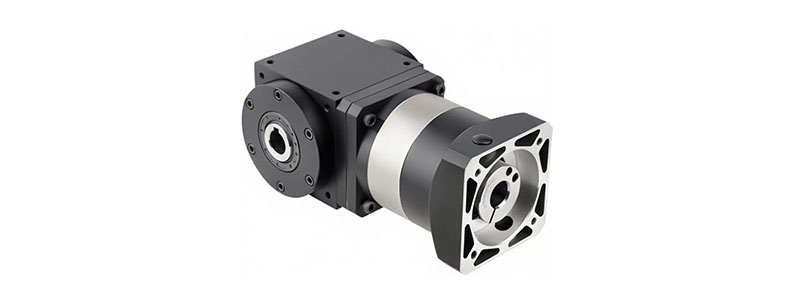

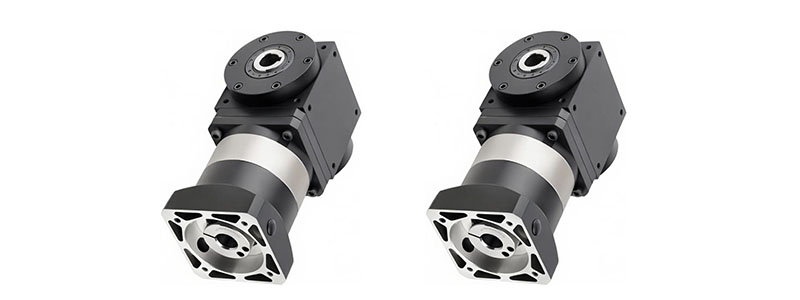

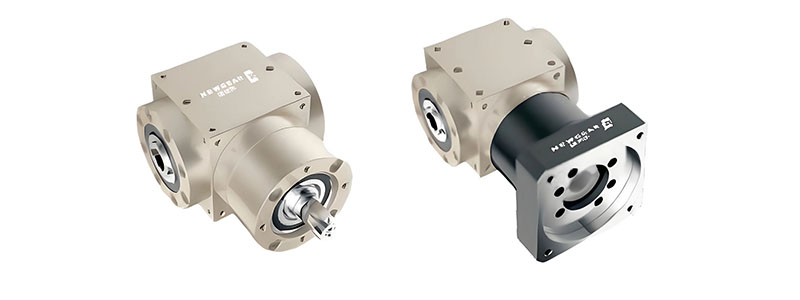

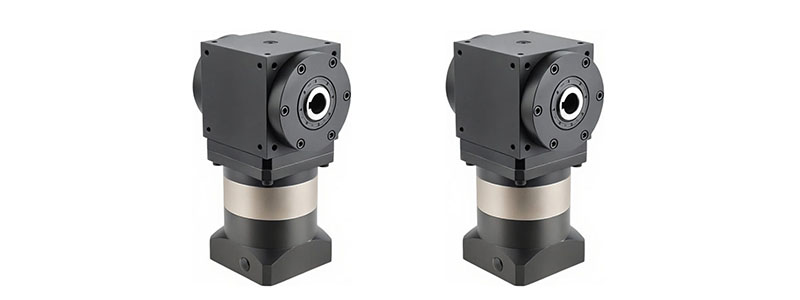

Bộ chuyển đổi hộp số đầu ra hai lỗ - Dòng AT-FH

Productfeatures:

Đầu ra trục kép, kích thước tiêu chuẩn hóa

Đầy đủ các thông số kỹ thuật kết nối đầu vào, cung cấp nhiều tùy chọn

Được trang bị vòng bi côn, tăng cường đáng kể khả năng chịu tải hướng trục và hướng tâm

Bánh răng côn xoắn được lắp đặt và điều chỉnh chuyên nghiệp để đảm bảo độ bền tiếp xúc và độ bền uốn

Thiết kế kín, không cần bảo trì, không cần thay dầu, đảm bảo tuổi thọ hoạt động lâu dài

Trục đầu vào có thể được khóa; phản ứng dữ dội: 6–15 phút cung

Phạm vi kích thước: 75–170

Phạm vi tỷ lệ: 1–100

Phạm vi chính xác: 6–15 phút cung

Bộ chuyển đổi hộp số đầu ra hai lỗ - Dòng AT-FH

Bộ chuyển đổi hộp số đầu ra hai lỗ - Dòng AT-FH

Bộ chuyển đổi hộp số đầu ra hai lỗ - Dòng AT-FH

Bộ chuyển đổi hộp số đầu ra hai lỗ - Dòng AT-FH

Nhận báo giá miễn phí

Thông số kỹ thuật			Dòng mô hình	AT75-FH	AT90-FH	AT110-FH	AT140-FH	AT170-FH
mô-men xoắn tối đa			Nm	Mô-men xoắn định mức 1,5 thời gian
Mô men phanh khẩn cấp			Nm	Mô-men xoắn định mức 2,5 thời gian
Lực hướng tâm tối đa cho phép			N	2400	3200	5000	6500	9100
Lực dọc trục tối đa cho phép			N	1200	1600	2500	3250	4550
Tốc độ đầu vào tối đa			vòng/phút	6000	6000	6000	6000	6000
Tốc độ đầu vào định mức			vòng/phút	3000	3000	3000	3000	3000
Tiếng ồn			dB	65	≤70	≤70	≤70	≤75
Tuổi thọ trung bình			h	2000(Tuổi thọ sử dụng liên tục giảm 50%)
Hiệu suất đầy tải			%	L1 ≥97% L2 ≥94% L3 ≥92%
Phản ứng dữ dội	P2	L1	arcmin	6	6	6	6	6
		L2	arcmin	8	8	8	8	8
		L3	arcmin	15	15	15	15	15
Moment quán tính	L1	1	Kg.cm2	1.3	3.14	7,62	23,54	59,09
	L1	2	Kg.cm2	1.1	2,68	6,23	17,72	45,44
	L2	3	Kg.cm2	0,22	1.2	1.2	5.3	15,8
		4	Kg.cm2	0,17	0,95	0,95	4.1	15.2
		5	Kg.cm2	0,16	0,86	0,86	3.6	15.1
		7	Kg.cm2	0,14	0,79	0,79	3.2	15.1
		10	Kg.cm2	0,14	0,75	0,75	3	15
	L3	12	Kg.cm2	0,14	0,86	0,86	2,8	14.1
		15	Kg.cm2	0,13	0,86	0,86	2,8	14.1
		20	Kg.cm2	0,13	0,73	0,73	2.7	14.1
		25	Kg.cm2	0,13	0,73	0,73	2.7	14.1
		28	Kg.cm2	0,13	0,73	0,73	2.7	13.9
		30	Kg.cm2	0,13	0,73	0,73	2.7	13,5
		35	Kg.cm2	0,13	0,73	0,73	2.7	13,5
		40	Kg.cm2	0,13	0,73	0,73	2.7	14.2
		50	Kg.cm2	0,13	0,73	0,73	2.7	14.1
		70	Kg.cm2	0,13	0,73	0,73	2.7	13,5
		100	Kg.cm2	0,13	0,73	0,73	2.7	13,5

Thông số kỹ thuật			Dòng mô hình	AT75-FH	AT90-FH	AT110-FH	AT140-FH	AT170-FH
	Đặc điểm kỹ thuật		Tỷ lệ	AT75-FH	AT90-FH	AT110-FH	AT140-FH	AT170-FH
mô-men xoắn định mức	L1		1	45	78	150	360	585
	L1		2	42	68	150	330	544
	L2		3	40	78	105	165	360
			4	45	78	130	230	480
			5	45	78	130	230	480
			7	45	78	100	220	480
			10	10	30	75	175	360
	L2		12	40	78	105	165	360
			15	40	78	105	165	360
			20	45	78	130	230	480
			25	45	78	130	230	480
			28	45	78	130	230	480
			30	40	78	105	165	360
			35	45	78	130	230	480
			40	45	78	130	230	480
			50	45	78	130	230	480
			70	45	78	100	220	480
			100	30	75	75	175	360
Mức độ bảo vệ			IP65
Nhiệt độ hoạt động			'-10°C đến 90°C
Trọng lượng（Kg)	L1			2.3	4,5	7.3	15,4	24,5
	L2			2.9	5,9	7,7	18.3	30,7
	L3			03.25	7	8,9	20.3	37,9
