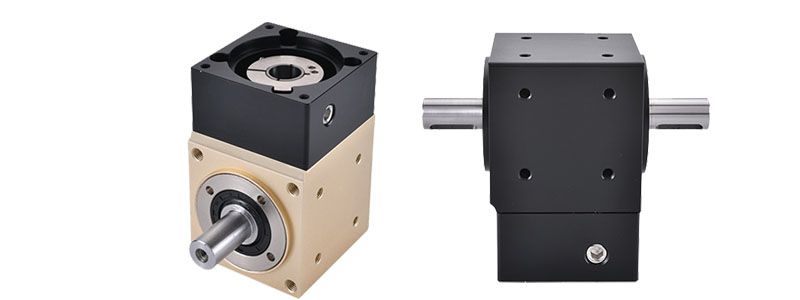

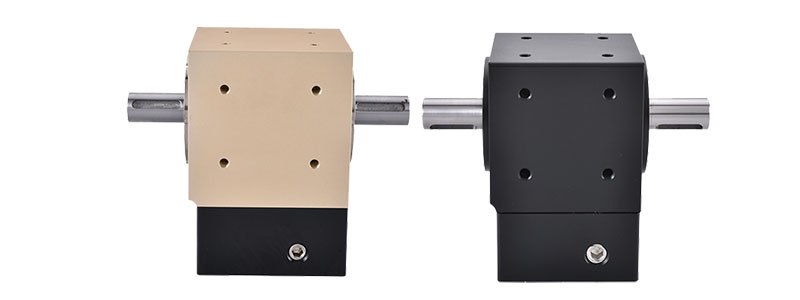

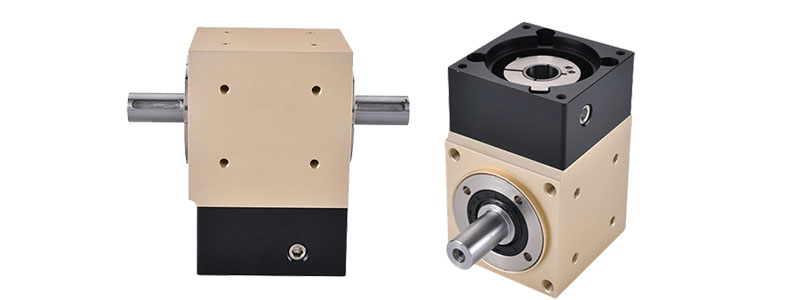

Bộ giảm tốc bánh răng góc phải đầu ra trục kép - Dòng PZT

Bộ giảm tốc góc phải dòng PZT: Việc sử dụng bánh răng côn xoắn ốc cho phép động cơ được lắp ở góc 90 độ, tiết kiệm không gian lắp đặt.

Productfeatures:

1, Phạm vi kích thước: 42/60/90

2. Phạm vi tỷ số truyền: 2/3/5

3. Phạm vi chính xác: 3–6 arcmin

4. Độ chính xác cao, độ ồn thấp, độ cứng cao

Mô hình chính xác có phản ứng ngược tối thiểu và định vị chính xác; các bánh răng truyền động được thiết kế chính xác để đáp ứng các yêu cầu chất lượng về truyền động chính xác, độ ồn thấp và độ cứng cao.

5. Thiết kế nhỏ gọn, tiết kiệm không gian

Có bánh răng côn xoắn ốc, cho phép lắp động cơ ở góc 90 độ để tiết kiệm không gian lắp đặt.

Bộ giảm tốc bánh răng góc phải đầu ra trục kép - Dòng PZT

Nhận báo giá miễn phí Xem 3D

Dòng sản phẩm

Thông số sản phẩm

Giai đoạn

Tỷ lệ

phản ứng dữ dội

Loại đầu ra

Mã gắn

PZT

L1=1 giai đoạn

P1=Bản đồ nền chính xác

P2=Phản ứng dữ dội tiêu chuẩn

S4=Đầu ra trục đơn

D1/D2/D3/D4/LR

Tất cả các model đều có trục dẫn không có rãnh then; vui lòng nêu rõ trong phần nhận xét nếu cần gia công thêm

Đặc điểm kỹ thuật Thông số kỹ thuật				PZT42	PZT60	PZT90

	Giai đoạn	Tỷ lệ	Đơn vị
Mô men xoắn định mức T,(Nm)	L1	2	Nm	23	30	60
		3	Nm	20	35	55
		5	Nm	18	25	50
Mô-men xoắn đầu ra tối đa T2N			Nm	2,5 lần mô-men xoắn đầu ra định mức
Tốc độ đầu vào định mức			vòng/phút	1500
Tốc độ đầu vào tối đa			vòng/phút	300
Lực hướng tâm tối đa cho phép			N	350	560	1050
Lực dọc trục tối đa cho phép			N	160	230	550
Moment quán tính			Kg·cm²	0,03	0,08	0,09
Phản ứng dữ dội			arcmin	P1<3 P2<6
Độ ồn			dB	58	58	60
Hiệu suất đầy tải			%	97%
Cuộc sống phục vụ			h	>20000
Nhiệt độ hoạt động			oC	-25oC~90oC
Phương pháp bôi trơn			/	Dầu bôi trơn tổng hợp
Hướng quay			/	Đầu vào và đầu ra cùng hướng
Xếp hạng bảo vệ			/	IP65
Kiểu lắp			/	Bất kì
Cân nặng			Kg	0,49	1,25	3,93

Các thông số trên chỉ mang tính chất tham khảo; dữ liệu vận hành sản phẩm thực tế sẽ được ưu tiên áp dụng.

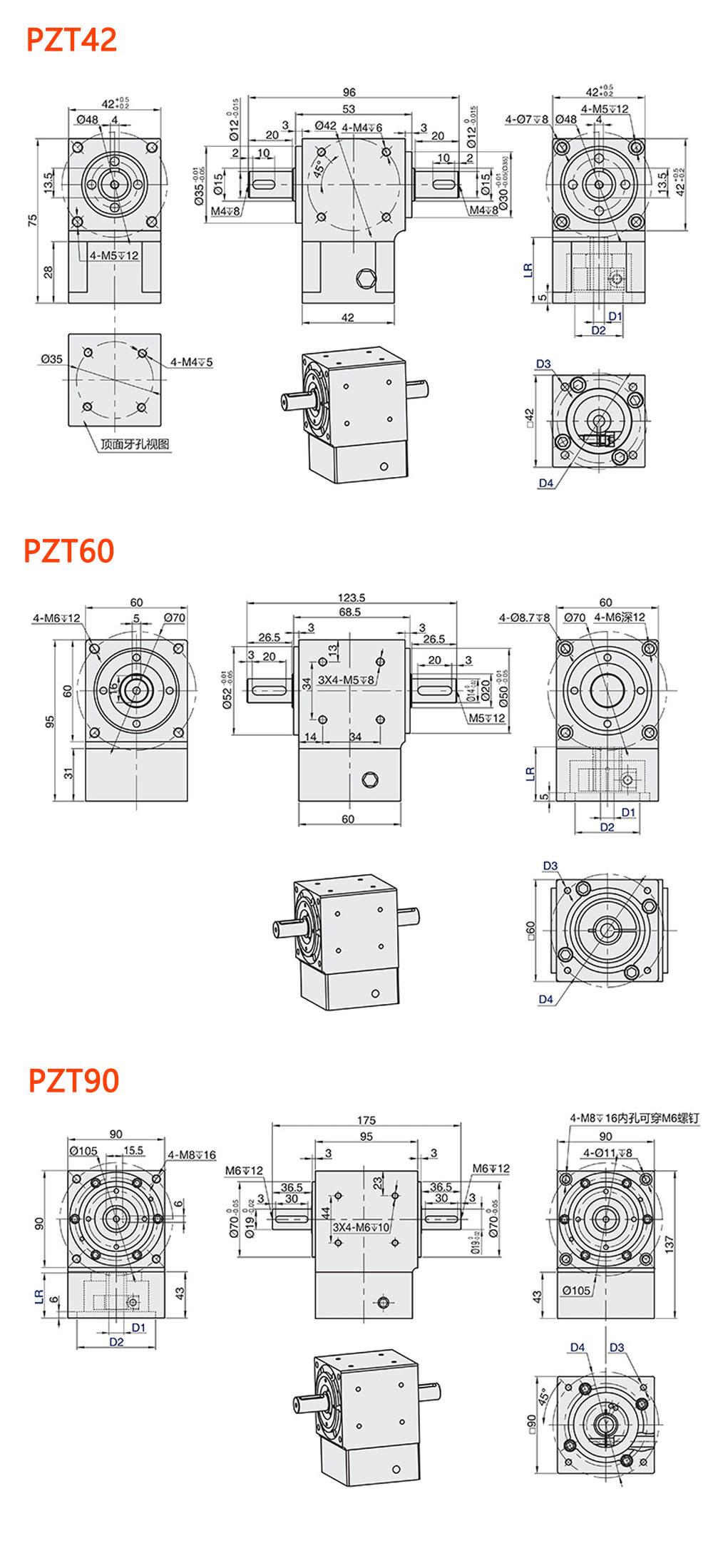

Loạt	Giai đoạn	Tỷ lệ	Phản ứng dữ dội	Loại đầu ra	Kích thước lắp đặt đầu vào
Loạt	Giai đoạn	Tỷ lệ	Phản ứng dữ dội	Loại đầu ra	D1	D2	D3	D4	LR
PZT42	L1	2 3 5	P1=Phản ứng dữ dội chính xác P2=Phản ứng dữ dội tiêu chuẩn	S3=Đầu ra trục đơn	5	22	M3	43,8	LR30
					5	22	3,5	43,8	LR30
					8	30	M3	45	LR30
					8	30	M4	46	LR30
PZT60					8	36	M4	70,7	LR32
					8	38,1	M4	66,7	LR32
					14	50	M4	70	LR32
					14	50	M5	70	LR32
PZT90					14	73	M5	98,4	LR42
					19	70	M5	90	LR42
					19	70	M6	90	LR42
