Hộp số hành tinh xoắn ốc độ chính xác cao Newgear PA có sẵn tại nhà máy

Dẫn dắt thế giới bằng truyền động hành tinh và dẫn đầu tương lai bằng sản xuất chính xác

Tính năng sản phẩm:

1. Thân tròn, thiết kế liền khối, độ chính xác cao, độ cứng cao

2. So với các dòng xe tương ứng, PX cung cấp nhiều kích cỡ hơn

3. Giá đỡ hành tinh lồng đôi, độ tin cậy cao và độ chính xác cao ở tốc độ cao

4. Có chức năng điều chỉnh khe hở trục

5. Trục đầu vào có thể được mở bằng rãnh then

6. Truyền động bánh răng xoắn, truyền động ổn định hơn và khả năng chịu tải lớn

7. Khoảng cách trả về thấp, định vị chính xác

Ưu điểm của hộp số hành tinh

Ưu điểm của hộp số hành tinh:

1. Hiệu suất cao: Thiết kế bánh răng xoắn ốc cho phép tiếp xúc mượt mà hơn giữa các bánh răng, giảm tổn thất năng lượng và cải thiện hiệu suất truyền động.

2. Độ chính xác cao: Bánh răng gia công chính xác mang lại độ chính xác truyền động cao hơn, phù hợp với các ứng dụng đòi hỏi độ chính xác cao nhất.

3. Độ ồn thấp: Do các bánh răng được ăn khớp trơn tru, hộp số hành tinh Newgear tạo ra tiếng ồn cực thấp trong quá trình vận hành, khiến chúng phù hợp để sử dụng trong môi trường nhạy cảm với tiếng ồn.

4. Thiết kế nhỏ gọn: Hộp số hành tinh có thiết kế nhỏ gọn, cung cấp công suất mạnh mẽ trong không gian hạn chế, phù hợp với nhiều loại thiết bị cơ khí.

Phạm vi thông số kỹ thuật: 60-220

Tỷ số tốc độ: 3-100

Phạm vi độ chính xác: 1-3 phút cung (Mức P1) 3-5 phút cung (Mức P2)

IHF luôn đặt chất lượng lên hàng đầu. Tất cả sản phẩm đều trải qua quá trình kiểm tra chất lượng nghiêm ngặt để đảm bảo mỗi hộp số hành tinh có thể hoạt động ổn định dưới tải trọng cao và độ chính xác cao. Chúng tôi cam kết cung cấp cho khách hàng những sản phẩm đáng tin cậy và dịch vụ xuất sắc, xứng đáng với sự tin tưởng của khách hàng.

Lựa chọn hộp số hành tinh PA series độ chính xác cao của iHF sẽ mang đến cho bạn giải pháp truyền động hiệu quả, chính xác và đáng tin cậy. Cho dù bạn yêu cầu dịch vụ có sẵn hay dịch vụ tùy chỉnh, iHF đều có thể cung cấp cho bạn lựa chọn tốt nhất. Vui lòng liên hệ với chúng tôi để biết thêm thông tin sản phẩm và hỗ trợ kỹ thuật.

Hộp số hành tinh xoắn ốc độ chính xác cao Newgear PA có sẵn tại nhà máy

Nhận báo giá miễn phí

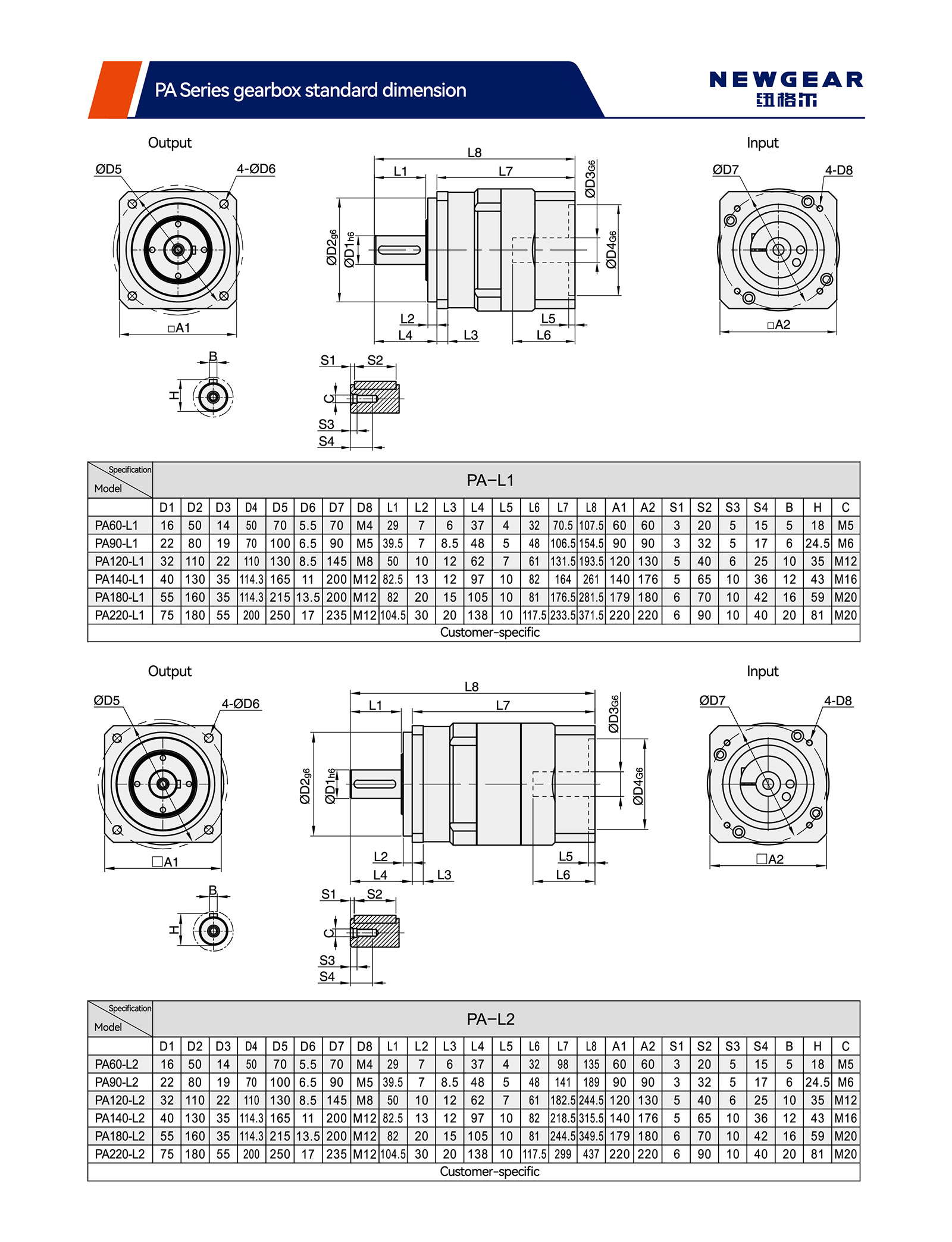

Thông số kỹ thuật			Dòng sản phẩm	PA60	PA90	PA120	PA140	PA180	PA220
Mô-men xoắn cực đại			Nm	Mô-men xoắn định mức thời gian 1,5
Mô-men xoắn phanh khẩn cấp			Nm	Mô-men xoắn định mức thời gian 2,5
Lực hướng tâm tối đa cho phép			N	1530	3250	6700	9400	14500	16500
Lực dọc trục tối đa cho phép			N	630	1300	3000	4700	7250	8250
Độ cứng xoắn			Nm/phút cung	6	12	23	47	130	205
Tốc độ đầu vào tối đa			vòng/phút	8000	6000	6000	6000	6000	3000
Tốc độ đầu vào định mức			vòng/phút	4000	3000	3000	3000	3000	1500
Tiếng ồn			dB	≤58	≤60	≤65	≤68	≤68	≤72
Tuổi thọ trung bình			giờ	20000
Hiệu suất tải đầy đủ			%	L1≥95% L2≥90%
Phản ứng dữ dội	P1	L1	arcmin	≤3	≤3	≤3	≤3	≤3	≤3
	P1	L2	arcmin	≤5	≤5	≤5	≤5	≤5	≤5
	P2	L1	arcmin	≤5	≤5	≤5	≤5	≤5	≤5
	P2	L2	arcmin	≤7	≤7	≤7	≤7	≤7	≤7
Mô men quán tính	L1	3	Kg.cm2	0,16	0,61	3,25	9.21	28,98	69,70
		4	Kg.cm2	0,14	0,48	2,74	7,54	23,67	54,61
		5	Kg.cm2	0,13	0,47	2,71	7.42	23.29	53,51
		7	Kg.cm2	0,13	0,45	2,62	7.14	22,48	50,92
		8	Kg.cm2	0,13	0,45	2,60	7.14	22,50	/
		10	Kg.cm2	0,13	0,40	2,57	7.03	22,51	50,18
	L2	12	Kg.cm2	0,13	0,45	0,45	2,63	7.30	23,59
		15	Kg.cm2	0,13	0,45	0,45	2,63	7.30	23,59
		20	Kg.cm2	0,13	0,45	0,45	2,43	6,92	23,33
		25	Kg.cm2	0,13	0,45	0,45	2,39	6,92	22,68
		28	Kg.cm2	0,13	0,45	0,45	2,43	6,92	23,33
		30	Kg.cm2	0,13	0,45	0,45	2,63	7.30	25,59
		35	Kg.cm2	0,13	0,45	0,45	2,39	6,92	22,68
		40	Kg.cm2	0,13	0,45	0,45	2,43	6,92	23,33
		50	Kg.cm2	0,13	0,40	0,40	2,39	6,92	22,68
		70	Kg.cm2	0,13	0,40	0,40	2,39	6,72	22,68
		100	Kg.cm2	0,13	0,40	0,40	2,39	6,72	22,68

Thông số kỹ thuật		Dòng sản phẩm	PA60	PA90	PA120	PA140	PA180	PA220
	Đặc điểm kỹ thuật	Tỷ lệ	PA60	PA90	PA120	PA140	PA180	PA220
Mô-men xoắn định mức	L1	3	40	105	165	360	880	1100
		4	45	130	230	480	880	1800
		5	45	130	230	480	1100	1800
		7	45	100	220	480	1100	1600
		8	40	90	200	440	950	/
		10	30	75	175	360	770	1200
	L2	12	40	105	165	360	880	1100
		15	40	105	165	360	880	1100
		20	45	130	230	480	1100	1800
		25	45	130	230	480	1100	1800
		28	45	130	230	480	1100	1800
		30	40	105	165	360	880	1100
		35	45	130	230	480	1100	1800
		40	45	130	230	480	1100	1800
		50	45	130	230	480	1100	1800
		70	45	100	220	480	1100	1600
		100	30	75	175	360	770	1200
Mức độ bảo vệ		IP65
Nhiệt độ hoạt động		'-10°C đến 90°C
Trọng lượng (Kg)	L1		1,25	3,75	8,5	14.3	30	50
Trọng lượng (Kg)	L2		1,75	5.1	12	21,5	42	65
